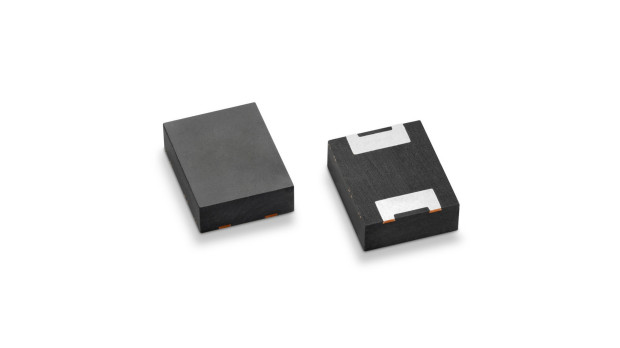

Firma Littelfuse wprowadza do oferty nową serię diod zabezpieczających TVS DFNAK3, zapewniających ochronę przed prądami udarowymi o natężeniu do 3 kA (8/20 µs). Są to diody o rekordowym współczynniku prądu znamionowego do objętości, zaprojektowane do systemów zasilanych napięciem stałym oraz aplikacji Power over Ethernet (PoE), pracujących w wymagających warunkach. W przeciwieństwie do tradycyjnych diod TVS o dużej odporności na przepięcia, dostępnych głównie w obudowach do montażu przewlekanego, diody DFNAK3 są zamykane w niskoprofilowych obudowę DFN o wymiarach 10,6 x 8,1 x 3,0 mm, zajmujących mniejszą nawet o 70% powierzchnię montażową. Dodatkowo, charakteryzują się mniejszym napięciem ograniczenia (clamping voltage), zapewniającym skuteczniejszą ochronę komponentów elektronicznych. Są zgodne z wymogami normy IEC 61000-4-5 Level 4 w zakresie ochrony przepięciowej. Ich oferta obejmuje 5 wariantów o napięciu roboczym od 58 do 80 V.
|
|
Napięcie robocze (VR) |
Prąd upływu @ VR |
VBR |
VC @ IPP=3000 A |
Maks. pojemność |
|
DFNAK3-058C-D1 |
58 V |
10 µA |
64...70 V |
100 V |
3,1 nF |
|
DFNAK3-066C-D1 |
66 V |
72...80 V |
110 V |
2,7 nF |
|
|
DFNAK3-072C-D1 |
72 V |
80...90 V |
120 V |
2,4 nF |
|
|
DFNAK3-076C-D1 |
76 V |
85...95 V |
125 V |
2,2 nF |
|
|
DFNAK3-080C-D1 |
80 V |
89...100 V |
130 V |
2,1 nF |
Więcej na: www.littelfuse.com
