Szybkie diody prostownicze FRED Pt Gen 7 1200 V/1 A w obudowach SlimSMA HV (DO-221AC)

Firma Vishay powiększyła ofertę szybkich diod prostowniczych FRED Pt Hyperfast 7. generacji o cztery nowe modele. Są wśród nich dostępne warianty o prądzie znamionowym 1 A (VS-E7JX0112-M3, VS-E7JX0112HM3) i 2 A (VS-E7JX0212-M3, VS-E7FX0212HM3), charakteryzujące się napięciem przebicia 1200 V. Na tle odpowiedników z oferty innych producentów, wyróżniają się one małym ładunkiem Qrr (od 105 nC), małym napięciem przewodzenia (od 1,45 V) i małą pojemnością wewnętrzną (od 2,5 pF), zapewniającą krótki czas regeneracji. Prąd szczytowy wersji 1- i 2-amperowych wynosi odpowiednio 14 A i 21 A.

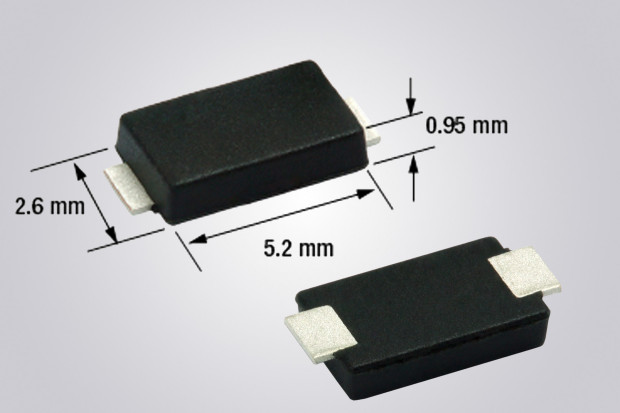

Nowe diody FRED Pt Hyperfast są zamykane w niskoprofilowych obudowach o wymiarach 5,2 x 2,6 x 0,95 mm i drodze upływu minimum 3,2 mm. Spełniają wymogi normy IEC 60664-1 w zakresie izolacji w aplikacjach wysokonapięciowych. Ich typowe zastosowania obejmują napędy przemysłowe, elektronarzędzia, ładowarki pokładowe i systemy przechowywania energii.

	VS-E7JX0112-M3	VS-E7JX0112HM3	VS-E7JX0212-M3	VS-E7FX0212HM3
IF(AV)	1 A	1 A	2 A	2 A
VR	1200 V
VF @ IF	1,45 V	1,45 V	1,60 V	1,60 V
trr	50 ns	50 ns	45 ns	45 ns
Qrr	105 nC	105 nC	165 nC	165 nC
CT	2,5 pF	2,5 pF	3,0 pF	3,0 pF
IFSM	14 A	14 A	21 A	21 A
Obudowa	SlimSMA HV (DO-221AC)
AEC-Q101	nie	tak	nie	tak

Więcej na: www.vishay.com
