Jednoukładowy radar samochodowy FMCW na pasmo 76...81 GHz

AWR2944P to jednoukładowy radar FMCW (Frequency Modulated Continuous Wave) na zakres długości fali 76...81 GHz, zintegrowany z sekcją w.cz., procesorem baseband, zestawem przetworniów A/C i logiką sterującą. Został wyprodukowany w procesie RFCMOS 45 nm, zapewniającym mały pobór mocy przy dużym stopniu integracji.

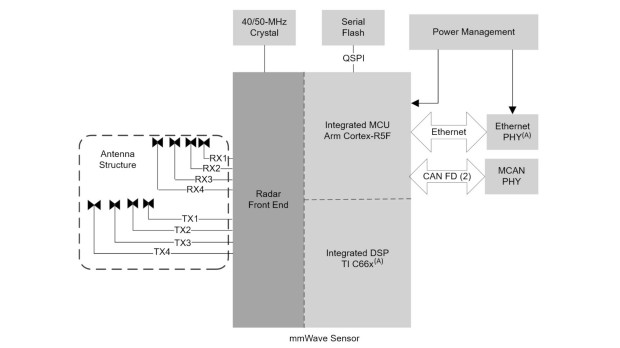

AWR2944P wspiera konfiguracje z 4 nadajnikami i 4 odbiornikami, co pozwala na realizowanie rozbudowanych funkcji radarowych, np. pomiarów w przestrzeni 3D i klasyfikacji obiektów. Duży stopień integracji ogranicza liczbę elementów współpracujących i stopień złożoności sekcji w.cz.

Układ jest polecany zwłaszcza do zastosowań motoryzacyjnych, np. radarów przednich i narożnych. Spełnia wymogi niezawodnościowe branży motoryzacyjnej. Uzyskał kwalifikację AEC-Q100.

Ważniejsze cechy:

• mikroprocesor: ARM Cortex-R5F @ 400 MHz,
• procesor DSP: C66x @ 450 MHz,
• wewnętrzna pamięć RAM: : 4,5 MB (dzielona między DSP, MCU i L3),
• moc nadajnika: 14 dBm,
• współczynnik szumów: 10,5 dB,
• szumy fazowe: -95 dBc/Hz (76...81 GHz),
• interfejsy host: 2 x CAN-FD, 10/100/1000 Mbps Ethernet,
• interfejsy użytkownika: 2 x SP, 4 x UART, I2C, GPIO, 3 x EPWM, LVDS,
• interfejs do zewnętrznej pamięci flash,
• akceleratory kryptograficzne: ECC, AES (do 256 bitó1)), SHA (do 512 bitów), TRNG/DRBG, SM2/SM3/SM4.



Więcej na: www.ti.com
