TLR1901GXZ to wzmacniacz operacyjny CMOS, przeznaczony do zastosowań w aplikacjach energooszczędnych o ograniczonej przestrzeni montażowej. Dzięki zastosowaniu technologii Nano Energy, zredukowano w nim typowy prąd roboczy do poziomu zaledwie 160 nA, co należy do najniższych wartości w tej klasie układów. Wejścia i wyjścia Rail-to-Rail zapewniają szeroki zakres zmienności napięcia wejściowego i wyjściowego. Układ pracuje z napięciem zasilania z zakresu od 1,7 do 5,5 V. Zapewnia dużą odporność na tętnienia napięcia na linii zasilającej i skuteczne tłumienie składowej sumacyjnej (CMRR i PSRR po 100 dB).

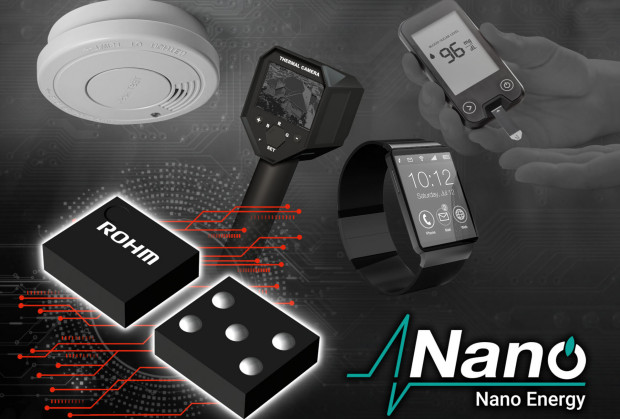

TLR1901GXZ jest zamykany w obudowie WLCSP o powierzchni mniejszej niż 1 mm² i rastrze 0,35 mm. Otwiera to wiele możliwości zastosowań w urządzeniach przenośnych, miniaturowym sprzęcie pomiarowym, czujnikach i innych aplikacjach, w których istotne jest zarówno ograniczenie poboru mocy, jak i minimalizacja powierzchni zajmowanej na płytce drukowanej.

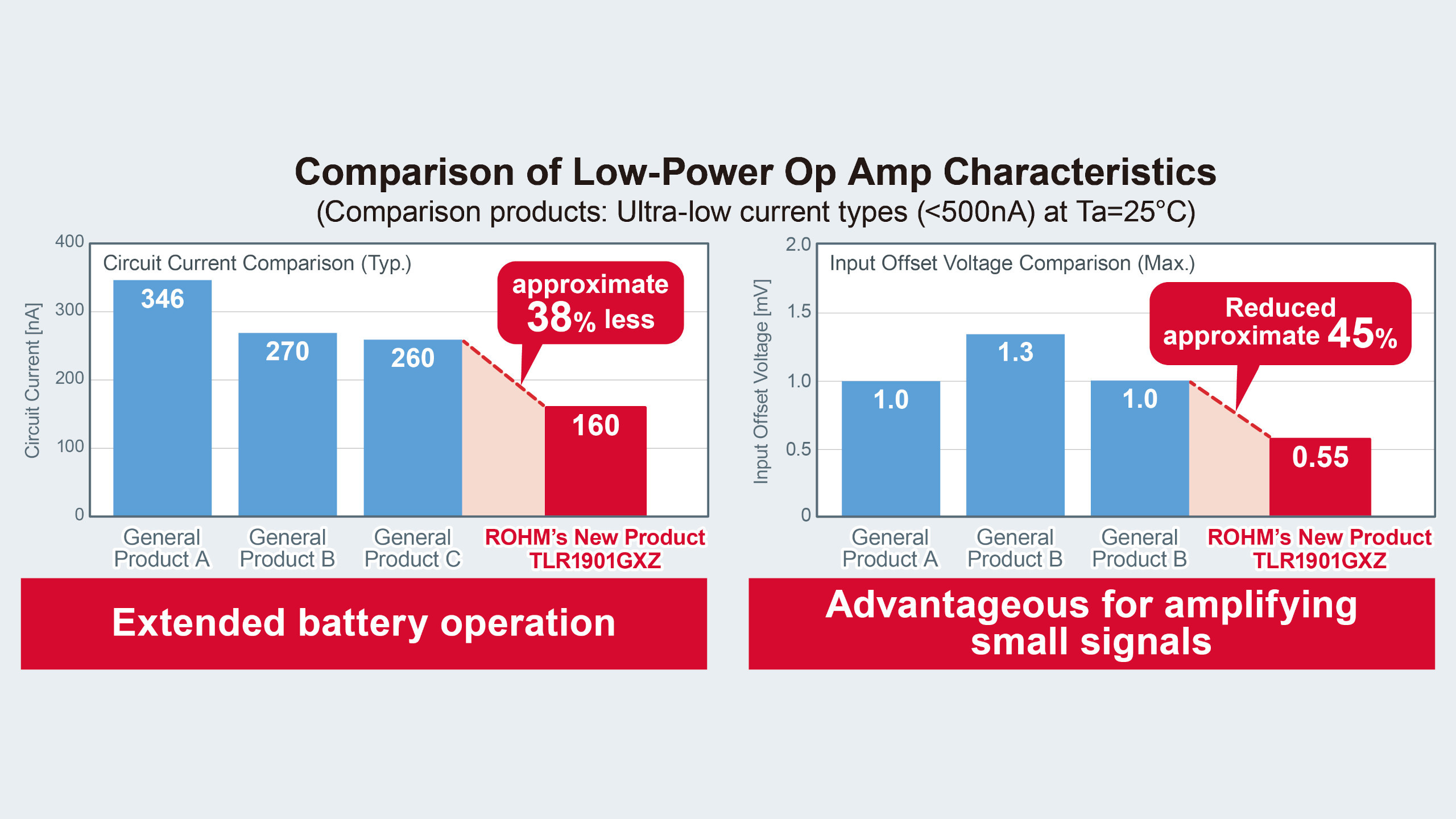

Parametry elektryczne układu gwarantują dużą stabilność i dokładność w systemach pomiarowych. Wejściowe napięcie offsetu nie przekracza 0,55 mV, co stanowi redukcję o około 45% w porównaniu z typowymi wzmacniaczami o bardzo małym poborze prądu. Współczynnik temperaturowy napięcia offsetu wynosi maksymalnie 7 µV/°C, co pozwala na zachowanie dużej dokładności w szerokim zakresie temperatury.
Pozostałe parametry:
Więcej na: www.rohm.com
