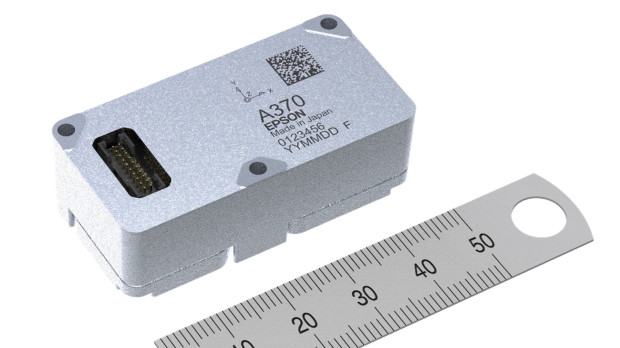

M-A370AD10 to 3-osiowy akcelerometr kwarcowy, przeznaczony do precyzyjnych pomiarów sejsmicznych, długotrwałego monitorowania drgań o bardzo małej amplitudzie oraz obserwacji zmian położenia konstrukcji. Jest zamykany w odlewanej, aluminiowej obudowie o wymiarach 48 x 24 x 16 mm z wyjściem SPI/UART. Zawiera rezonator o zmiennej częstotliwości oscylacji w funkcji przyspieszenia oraz cyfrowy układ przetwarzania sygnału, zapewniający dokładny pomiar przyspieszenia w szerokim paśmie. Bardzo dobre parametry szumowe (0,02 µg/√Hz w zakresie 1...10 Hz) pozwalają na rejestrowanie sygnałów o amplitudzie poniżej poziomu szumu, określonego modelem USGS New High Noise Model. Stabilność wynosi ±0,5 mg w zakresie temperatury otoczenia od -30 do +85°C oraz ±0,1 mg podczas rocznej pracy w warunkach referencyjnych, co umożliwia długotrwałe prowadzenie pomiarów, bez konieczności częstej rekonfiguracji systemu. Duża szerokość zakresu dynamicznego, wynosząca ±10 g, pozwala na jednoczesną rejestrację mikrodrgań oraz zjawisk o znacznie większej amplitudzie w ramach jednego toru pomiarowego.
M-A370AD10 umożliwia synchronizację wielu modułów pomiarowych za pomocą zewnętrznego sygnału wyzwalającego, a także synchronizację czasu przez impulsy 1PPS, generowane przez systemy nawigacyjne GNSS. Wbudowana funkcja autodiagnostyki służy do okresowej weryfikacji czułości, bez konieczności stosowania zewnętrznych wzorców. Średni czas bezawaryjnej pracy układu (MTTF), wynoszący 87600 godzin, zapewnia 10-letnią pracę ciągłą w warunkach nominalnych. Układ jest kompatybilny z wcześniejszym modelem M-A352AD10, co pozwala na jego bezpośrednią wymianę w istniejących systemach.
|
M-A370AD10 |
M-A352AD10 |
|
|
Zakres dynamiczny |
przyspieszenie: ±10 g nachylenie: ±60° |
przyspieszenie: ±15 g nachylenie: ±60° |
|
Gęstość szumu |
0,02 µg/√Hz (1...10 Hz) |
0,2 µg/√Hz (0,5...6 Hz) |
|
Błąd temperaturowy |
±0,5 mg (-30...+85°C) |
±2 mg (-30...+85°C) |
|
Powtarzalność |
typ. ±0,1 mg (pierwszy rok pracy, 25°C, 3,3 V) |
typ. 3 mg (pierwszy rok pracy, 25°C, 3,3 V) |
|
Pasmo |
DC ...210 Hz |
DC...460 Hz |
|
Napięcie zasilania |
3,15...3,45 V |
|
|
Pobór prądu |
36,3 mA @ 3,3 V |
13,2 mA @ 3,3 V |
|
Zakres temperatury pracy |
od -30°C do +85°C |
|
Więcej na: www.epson-electronics.de
