VNF1248F to sterownik elektronicznego bezpiecznika do zastosowań w instalacjach samochodowych 12 V, 24 V i 48 V. Służy do ochrony wiązek przewodów, zarządzania rozdziałem mocy w architekturach strefowych, a także do zastępowania klasycznych przekaźników i bezpieczników topikowych. Układ współpracuje z zewnętrznym tranzystorem MOSFET i zapewnia szybkie odłączenie obciążenia w przypadku zwarcia lub przeciążenia. Deklarowany przez producenta czas reakcji wynosi jedynie 100 µs, co pozwala na ograniczenie rozprzestrzeniania się skutków uszkodzeń w instalacji w porównaniu z bezpiecznikami topikowymi.
VNF1248F oferuje tryb CCM (capacitive charging mode), przeznaczony do pracy z obciążeniami o dużej pojemności wejściowej i dużym prądzie udarowym, typowymi dla przetwornic DC/DC, falowników i innych odbiorników energii w instalacjach 48 V. W trybie Standby-ON możliwe jest zasilanie obciążenia prądem o natężeniu do 600 mA, przy własnym poborze prądu mniejszym od 75 µA. Przewidziano także opcjonalne wyprowadzenie zasilania logiki zewnętrznej, które w instalacjach 48 V pozwala ograniczyć straty mocy o około 0,4 W. Funkcja wyłączenia przy zbyt niskim napięciu akumulatora, zgodna z wymogami normy LV124, zapewnia przewidywalne zachowanie układu podczas zapadów napięcia.
VNF1248F zawiera interfejs SPI do konfigurowania parametrów pracy oraz pamięć nieulotną z fabrycznie zapisaną konfiguracją domyślną, która pozostaje aktywna w stanach failsafe, bez konieczności inicjalizacji przez mikrokontroler. Pozwala to na zachowanie zdefiniowanego sposobu ochrony także w sytuacjach awaryjnych. Układ został zaprojektowany z myślą o spełnianiu wymagań bezpieczeństwa funkcjonalnego, zgodnie z ISO 26262. Oferuje mechanizmy wykrywania uszkodzeń, funkcję autotestu i wyprowadzenie do sterowania bramki zewnętrznego MOSFET-a w przypadku awarii mikrokontrolera. Ułatwia to realizację wyższych poziomów ASIL w systemach nadwozia, podwozia i układach napędowych.

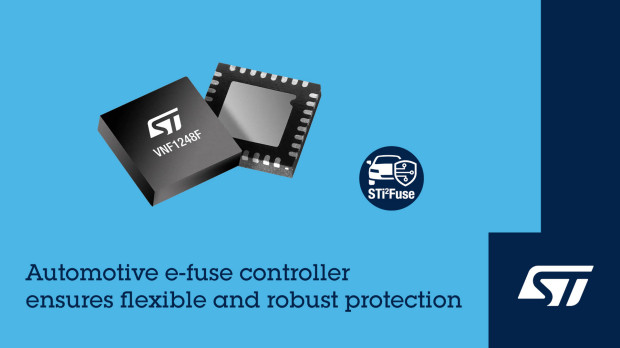

VNF1248F jest zamykany w obudowie QFN-32 o powierzchni 5 x5 mm. Jego cena hurtowa wynosi 2,63 USD przy zamówieniach 1000 sztuk. Producent oferuje również płytkę ewaluacyjną o symbolu EV-VNF1248F.
