Asymetryczne diody przeciwprzepięciowe TPSMB firmy Littelfuse zostały zaprojektowane do ochrony 12-woltowych obwodów samochodowych przed przepięciami oraz skutkami odwrotnego podłączenia zasilania. Różnią się od klasycznych, symetrycznych diod TVS różnymi poziomami ograniczania napięcia dla przepięć dodatnich i ujemnych. Tego typu charakterystyka odpowiada rzeczywistym warunkom, występującym w instalacjach samochodowych, gdzie przepięcia ujemne i stany odwrotnej polaryzacji, stanowią szczególne zagrożenie dla elementów półprzewodnikowych. W przypadku diod serii TPSMB, napięcie ograniczenia dla przepięć dodatnich zawiera się w przedziale 24...30 V, natomiast dla przepięć ujemnych jest to od 12 do 18 V.

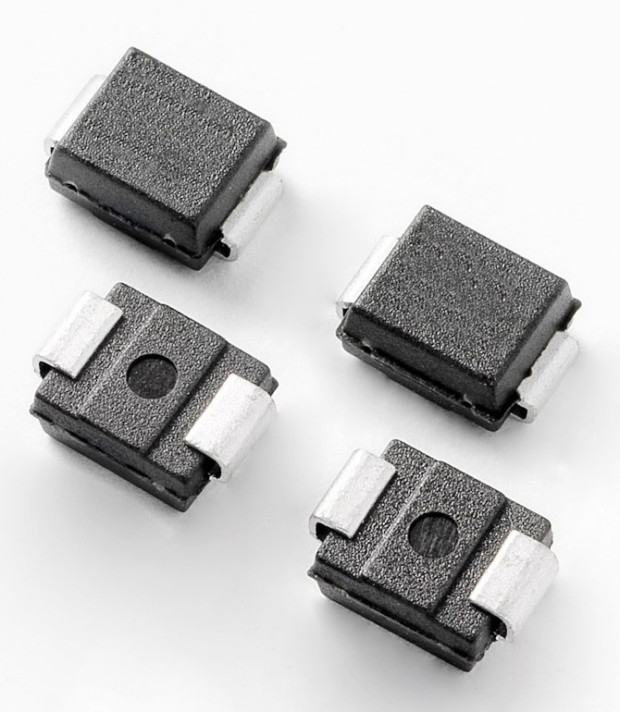

Diody serii są zamykane w obudowach DO-214AA (SMB). Pozwalają zastąpić równoważne obwody złożone z kilku diod Zenera lub klasycznych diod TVS, co upraszcza topologię płytki drukowanej oraz zmniejsza liczbę połączeń i punktów potencjalnej awarii. Zdolność do absorpcji impulsów o mocy szczytowej do 600 W oraz bardzo krótki czasem reakcji, poniżej 1 ns, zapewnia skuteczne tłumienie szybkich impulsów przepięciowych, w tym wyładowań ESD do 30 kV. Diody TPSMB uzyskały kwalifikację AEC-Q101 i charakteryzują się szerokim zakresem dopuszczalnej temperatury złącza od -65 do +175°C.
Więcej na: www.littelfuse.com
