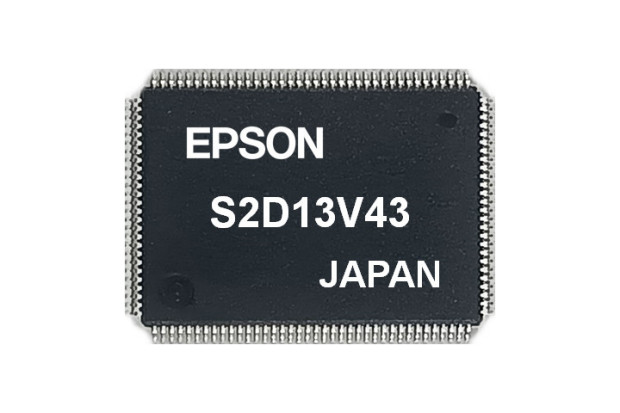

S2D13V43 to specjalizowany kontroler do samochodowych wyświetlaczy head-up. Jest przeznaczony do pracy w systemach HUD, w których obraz jest rzutowany na przednią szybę pojazdu i musi zachować poprawną geometrię oraz czytelność w zmiennych warunkach oświetleniowych i temperaturowych. Obsługuje strumienie wideo o rozdzielczości do 2K i częstotliwości odświeżania 60 fps, których źródłem jest zewnętrzny układ SoC. Realizuje korekcję geometryczną obrazu (warping correction), której celem jest dopasowanie wyświetlanej grafiki do krzywizny szyby czołowej. Proces ten nie wymaga stosowania zewnętrznej pamięci, co upraszcza projekt sprzętowy i ogranicza opóźnienia przetwarzania.
Układ realizuje również korekcję pitch, odpowiadającą za stabilizację położenia obrazu w odpowiedzi na zmiany pochylenia nadwozia pojazdu podczas jazdy. Jest to szczególnie istotne w systemach AR-HUD, gdzie elementy graficzne, takie jak wskazówki nawigacyjne lub oznaczenia obiektów drogowych, muszą pozostawać w spójnym położeniu względem rzeczywistego obrazu drogi widzianego przez kierowcę. Korekcja ta jest realizowana na poziomie kontrolera wyświetlacza i stanowi element łańcucha przetwarzania obrazu.
Jedną z ważniejszych cech S2D13V43 jest implementacja lokalnego sterowania podświetleniem (local dimming). Układ analizuje zawartość obrazu i na tej podstawie steruje jasnością podświetlenia w poszczególnych obszarach, co pozwala poprawić kontrast i ograniczyć pobór mocy.
Pod względem niezawodności i bezpieczeństwa funkcjonalnego, układ spełnia wymogi AEC-Q100 przy maksymalnej temperaturze pracy +105°C. Oferuje funkcje bezpieczeństwa, których celem jest wykrywanie i ograniczanie skutków błędów, mogących prowadzić do nieprawidłowej prezentacji informacji dla kierowcy. Jeśli chodzi o bezpieczeństwo funkcjonalne, zapewnia zgodność z wymogami normy ISO 26262 na poziomie ASIL-B.
Więcej na: www.epson-electronics.de
