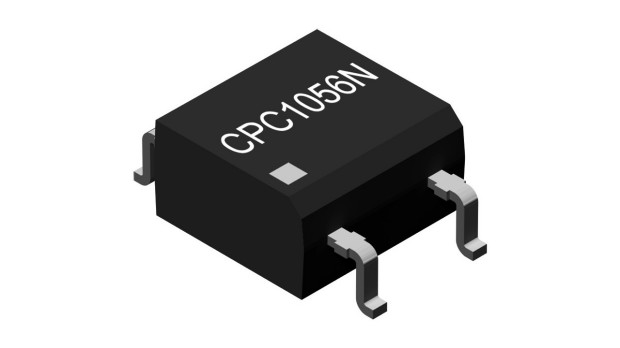

Przekaźnik półprzewodnikowy CPC1056N firmy Littelfuse został zaprojektowany do zastosowań w energooszczędnych obwodach sterujących. Umożliwia przełączanie obciążeń do 60 V/75 mA. Jest przekaźnikiem typu 1-Form-A (normalnie otwartym), który dzięki wyeliminowaniu elementów mechanicznych, charakteryzuje się bezgłośną pracą, brakiem zużycia styków i bardzo dobrą stabilnością parametrów elektrycznych w długim okresie eksploatacji. Brak części ruchomych oznacza również brak zaburzeń EMI, typowych dla klasycznych przekaźników elektromechanicznych.
Sterowanie pracą przekaźnika jest realizowane za pomocą diody LED o małym prądzie polaryzacji (typ. 0,5 mA), co umożliwia bezpośrednią współpracę z wyjściami układów TTL/CMOS, bez konieczności stosowania dodatkowych stopni wzmacniających. Pozwala to na projektowanie układów energooszczędnych o małej liczbie komponentów zewnętrznych.
CPC1056N zapewnia separację galwaniczną wejście-wyjście na poziomie 1500 VRMS. Jest zgodny z wymogami norm UL 1577 i EN 62368-1, co ułatwia integrację w urządzeniach wymagających zapewnienia zgodności z normami bezpieczeństwa. Czasy włączania i wyłączania na poziomie 3 ms pozwalają na zastosowania w aplikacjach wymagających szybkiego przełączania sygnałów.
Przekaźnik jest zamykany w 4-wyprowadzeniej obudowie SOP, zapewniającej oszczędność miejsca na płytce drukowanej. Jego zakres zastosowań obejmuje systemy zabezpieczeń, liczniki energii, automatykę budynkową oraz elektronikę użytkową. Ponadto, zgodność z wymogami normy EN50130-4 pozwala na zastosowania w systemach bezpieczeństwa, w których istotna jest odporność na zaburzenia elektromagnetyczne.
