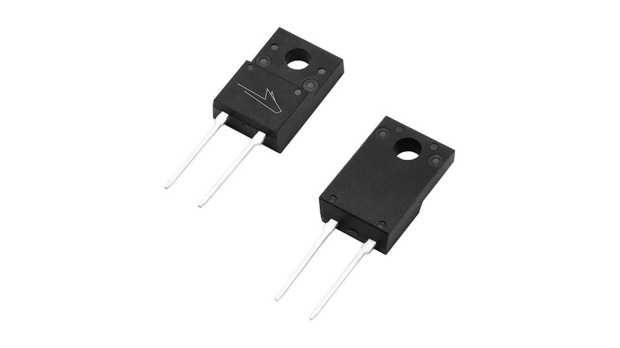

C3D04060F stanowi diodę Schottky’ego wykonaną z węglika krzemu (SiC) przeznaczoną do użycia w układach charakteryzowanych przez podwyższone napięcia pracy oraz częstotliwości przełączania. Standardowo element oferowany jest w obudowie TO-220-F2, która umożliwia skuteczne odprowadzanie ciepła po zamocowaniu jej do radiatora, co ma znaczenie podczas pracy z wysokimi mocami.
Znamionowy prąd przewodzenia diody IF wynosi 4 A. Maksymalne powtarzalne napięcie wsteczne VRRM jest z kolei nie większe od 600 V. Ponadto napięcie progowe VF ma wartość około 1,5 V, przy prądzie IF = 4 A. Prócz tego w diodzie zastosowano strukturę MPS (Merged PiN Schottky), która gwarantuje odporność podzespołu na przebicia i dodatkowo zapewnia stabilność jego parametrów podczas pracy przy wysokim napięciu wstecznym VR.
Dioda może być stosowana w zasilaczach przemysłowych, systemach telekomunikacyjnych, układach ładowania pojazdów elektrycznych, systemach magazynowania energii oraz zasilaczach UPS. Element spełnia wymagania dyrektywy unijnej RoHS i nie zawiera halegenków. Jest on przewidziany do montażu przewlekanego (THT) na płytkach PCB. Taki sposób montażu jest powszechnie spotykany w przypadku elementów mocy. Przyczyny tego są dwie: po pierwsze większa trwałość połączeń, a po drugie efektywniejsze odprowadzanie ciepła z podzespołu, kiedy pracuje.
