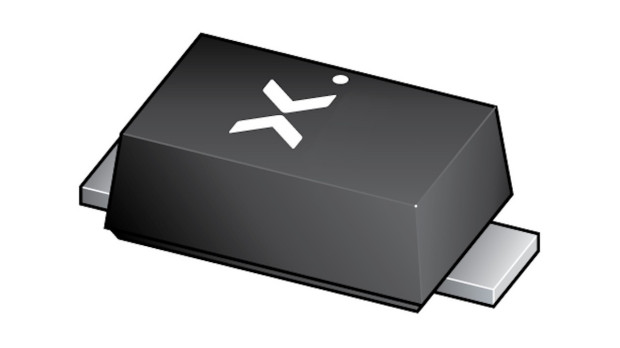

Dioda PNS40010ER jest podzespołem przeznaczonym do montażu powierzchniowego (SMT), dostarczanym w obudowie SOD123W o wysokości 1 mm. Element charakteryzuje się: maksymalnym, powtarzalnym napięciem wstecznym URRM do 400 V, prądem przewodzenia IF równym typowo 1 A oraz niepowtarzalnym, szczytowym prądem udarowym IFSM osiągającym 32 A. Oprócz tego napięcie progowe UF wynosi 1,1 V, przy IF = 1 A oraz temperaturze złącza Tj ≤ 25°C. Z kolei zakres temperatury pracy zawiera się w przedziale od −55 do 175°C, co czyni podzespół odpowiednim dla większości zastosowań z zakresu elektroniki.
Typowy czas odzyskiwania trr, wynoszący do 1,8 µs, predysponuje diodę do pracy w układach o umiarkowanej częstotliwości przełączania. Średnia pojemność złącza Cd wynosi około 8 pF, a konstrukcja elementu zapewnia niskie wartości parametrów pasożytniczych, w tym indukcyjności. Dodatkowo dioda cechuje się niskim prądem wstecznym IR i może być lutowana zarówno metodą rozpływową, jak i "ciepłą falą".
Komponent spełnia wymagania AEC-Q101, dzięki czemu może być stosowany w aplikacjach motoryzacyjnych. Dioda PNS40010ER znajduje zastosowania wszędzie tam, gdzie zachodzi konieczność prostowania przebiegów przemiennych, przy równoczesnym zachowaniu stabilnych parametrów pracy − m.in. w mostkach Graetza, czy systemach ładowania akumulatorów oraz w systemach zasilania, w których kluczowe znaczenie ma skuteczna i stabilna konwersji energii elektrycznej przy zmiennych warunkach pracy.
Więcej na: www.nexperia.com
