2-amperowa ładowarka superkondensatorów z automatycznym równoważeniem ogniw

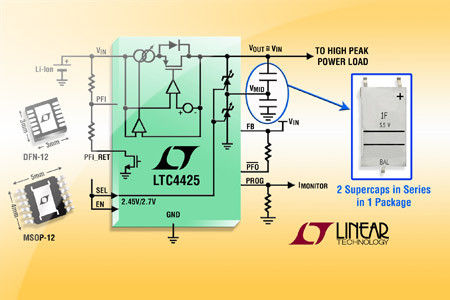

LTC4425 to układ ładowania superkondensatorów, wyposażony w funkcję automatycznego równoważenia ogniw. Charakteryzuje się wydajnością prądową 2A (3A w szczycie) i jest dostosowany do modułów zawierających 2 superkondensatory połączone szeregowo.

Pracuje w liniowej architekturze CC-CV z ogranicznikiem termicznym. Może być zasilany z portu USB, baterii litowo-jonowej/polimerowej lub z dowolnego innego źródła 2,5…5,5V wyposażonego w ogranicznik prądowy Jest zamykany w obudowach DFN (3 x 3 x 0,75mm) i MSOP-12.

Wymaga jedynie 6 niskoprofilowych elementów współpracujących o grubości obudowy poniżej 1mm. LTC4425 może pracować w jednym z dwóch trybów: normalnym i LDO. W trybie normalnym superkondensator jest ładowany do napięcia wejściowego VIN prądem o zmiennym natężeniu, zależnym od różnicy napięć pomiędzy wejściem i wyjściem. Zapobiega to przegrzaniu jego struktury.

W trybie LDO ładowanie superkondensatora odbywa się do zaprogramowanego zewnętrznie napięcia stałego, również programowanym zewnętrznie prądem. Każdy z kondensatorów zawiera zabezpieczenie nadnapięciowe 2,45/2,7V. Wbudowana w strukturę ładowarki dioda o małej rezystancji wewnętrznej (50mΩ) zapobiega przepływowi ładunku z wyjścia na wejście.

Obwód automatycznego równoważenia stale monitoruje i w razie potrzeby wyrównuje napięcia na obu kondensatorach bez potrzeby stosowania dodatkowych rezystorów. Pobór prądu LTC4425 w stanie spoczynkowym wynosi poniżej 20µA, a w trybie w shutdown (bez regulacji V_OUT) obniża się do 2µA.

LTC4425 pracuje w zakresie temperatur otoczenia od -40°C do +85°C. Ceny hurtowe zaczynają się od 2,25 USD przy zamówieniach 1000 sztuk.
