Regulator impulsowy step-down o prądzie wyjściowym 6A i wymiarach obudowy 3 x 5mm

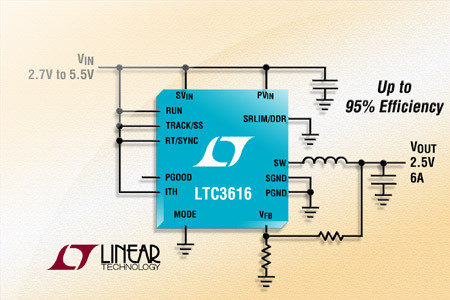

Impulsowy regulator napięcia LTC3616 charakteryzuje się wydajnością prądową 6A przy wymiarach obudowy wynoszących jedynie 3 x 5mm. Pracuje w trybie prądowym ze stałą częstotliwością taktowania, programowaną w zakresie od 300 kHz do 4 MHz.

Nie wymaga współpracy z zewnętrznymi tranzystorami mocy. Mała rezystancja wewnętrznego klucza pozwala na pracę przy minimalnej różnicy pomiędzy napięciem wejściowym i wyjściowym, rzędu miliwoltów. Napięcie zaburzeń na wyjściu nie przekracza 20mV_P-P.

Napięcie wyjściowe może być stabilizowane w zakresie już od 0,6V z dokładnością ±1%, a zakres napięć wejściowych wynosi od 2,25 do 5,5V. LTC3616 charakteryzuje się sprawnością sięgającą 95%.

W zakresie małych obciążeń uaktywniany jest oszczędnościowy tryb pracy Burst, zmniejszający pobór prądu do około 75µA. Układ jest produkowany w obudowie QFN-24 w wersji standardowej i na rozszerzony zakres temperatur od -40°C do +125°C. Ceny hurtowe wynoszą odpowiednio 3,80 USD i 4,47 USD przy zamówieniach 1000 sztuk.
