Wysokonapięciowy konwerter DC-AC do zasilania dwóch lamp elektroluminescencyjnych
Maxim Integrated Products, Inc.

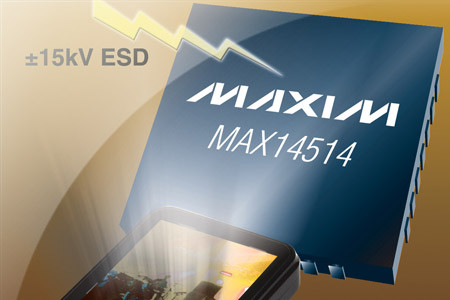

MAX14514 to wysokonapięciowy konwerter DC-AC przeznaczony do zasilania dwóch lamp elektroluminescencyjnych stanowiących podświetlenie ekranów LCD. Jest układem niezwykle elastycznym w zastosowaniu.
Umożliwia regulację częstotliwości pracy, napięcia wyjściowego oraz współczynnika slew-rate, co pozwala wyeliminować lub przynajmniej zredukować szum akustyczny. Zawiera zabezpieczenie ESD do ±15kV. Generuje maksymalne napięcie wyjściowe 300VP-P.
Ze względu na małe rozmiary obudowy może znaleźć zastosowanie w przenośnych urządzeniach multimedialnych. Wbudowane układy sterujące umożliwiają niezależną, precyzyjną regulację jasności obu zasilanych lamp EL.
MAX14514 akceptuje napięcia zasilania z zakresu od 2,7 do 5,5V i temperatury otoczenia od -40°C do +85°C. Jest zamykany w obudowie TDFN-14 (3 x 3m). Ceny hurtowe zaczynają się od 1,03 USD przy zamówieniach 1000 sztuk.
