144-kanałowy sterownik matryc LED o najwyższej sprawności i najmniejszych wymiarach

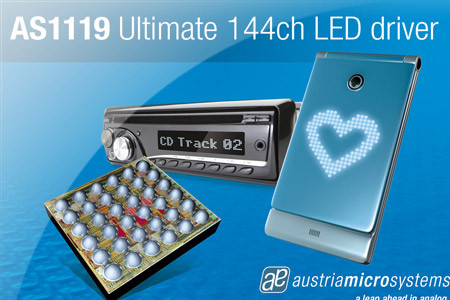

AS1119 to energooszczędny 144-kanałowy sterownik matryc LED, którego najważniejszymi zaletami są małe wymiary i duża sprawność. Jest to jeden z najmniejszych i najbardziej zaawansowanych sterowników LED dostępnych obecnie w sprzedaży. Zajmuje powierzchnię zaledwie 9mm2 i wymaga jedynie kilku kondensatorów współpracujących.
W stosunku do innych podobnych sterowników wyróżnia się dłuższym nawet o 80% czasem pracy na baterii, większą liczbą wbudowanych efektów graficznych i bardziej płynną animacją. Zakres zastosowań obejmuje głównie wszelkiego typu kieszonkowe urządzenia elektroniczne z ekranem LED: telefony, zabawki itp.
AS119 zawiera dwa wewnętrzne bloki, z których każdy steruje pracą 72 wyjściowych diod LED. Dla każdego z tych bloków prąd polaryzacji jest regulowany w zakresie od 1 do 30mA z 8-bitową rozdzielczością (256 poziomów). Ponadto, prąd każdej ze 144 wyjściowych diod jest regulowany niezależnie, również z 8-bitową rozdzielczością.
AS119 zawiera 6 ramek wewnętrznej pamięci przeznaczonej do obsługi prostych animacji lub mogącej pełnić rolę bufora odciążającego mikroprocesor host. Wbudowana pompa ładunkowa o wydajności prądowej 320mA generuje napięcie o wartości niezbędnej do poprawnej pracy układu w sytuacji, gdy nie może być ono zapewnione przez baterię. Pozwala to zapewnić ciągłość pracy nawet przy znacznym stopniu rozładowania baterii.
Do kolejnych zalet układu należy zaliczyć detektor zwarcia/rozwarcia diod LED oraz możliwość przełączenia w tryb oszczędnościowy shutdown. Programowanie parametrów odbywa się za pomocą interfejsu I2C taktowanego zegarem 1 MHz. Dzięki wykorzystaniu opracowanej przez National Semiconductor specjalnej techniki multipleksowania połączeń cross-plexing możliwe było ograniczenie do 18 liczby połączeń sterujących 144 wyjściowymi diodami LED.
AS1119 jest produkowany w obudowie WL-CSP-36. Pracuje w zakresie napięć zasilania od 2,7 do 5,5V i w zakresie temperatur pracy od –40°C do +85°C. Cena hurtowa wynosi 5 USD przy zamówieniach 1000 sztuk. Dostępna jest płytka demonstracyjna.
