Zintegrowane układy sterowania ekranem TFT LCD

VDAP1000 i VDAP1001 to pierwsze na rynku zintegrowane układy sterowania ekranem TFT LCD. Pozwalają zmniejszyć wymiary, pobór mocy, poziom generowanych zaburzeń elektromagnetycznych i koszt układu sterowania w stosunku do podobnych układów bazujących na kilku odrębnych komponentach.

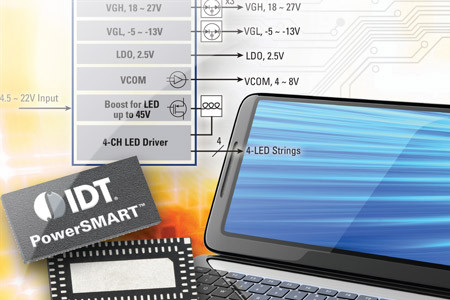

Są przeznaczone do zastosowań w netbookach, notebookach i innych urządzeniach przenośnych z wbudowanym ekranem o rozdzielczości do 1366 x 768 (WXGA). Struktura wewnętrzna obejmuje kontroler taktujący LVDS, układ zarządzenia mocą i 4-kanałowy sterownik podświetlenia LED.

Układ sterowania podświetleniem zawiera wbudowane tranzystory MOSFET 45V i zapewnia wydajność pozwalającą na sterowanie maksymalnie 48 diodami LED o napięciu przewodzenia 3,6V (maksymalny prąd sterowania pojedynczym łańcuchem diod wynosi 25mA).

Oba układy różnią się jedynie dopuszczalnym zakresem temperatur pracy (komercyjny dla VDAP1000, przemysłowy dla VDAP1001). Są zamykane w obudowach MLF-104 o wymiarach 11 x 5,5 x 0,85mm. Ceny hurtowe VDAP1000 i VDAP1001 wynoszą odpowiednio 1,80 USD i 2,00 USD przy zamówieniach 10 tys. sztuk.
