Wzmacniacz różnicowy o małych zniekształceniach do sterowania szybkich przetworników A/C

Texas Instruments wprowadza na rynek wzmacniacz różnicowy THS770006 o dużej liniowości i małych zniekształceniach, przeznaczony do sterowania wejść szybkich przetworników A/C.

Może on sterować wejściem przetworników 16-bitowych w zakresie częstotliwości sygnału wejściowego do 130 MHz oraz 14-bitowych o częstotliwości sygnału wejściowego do 200 MHz. Inne zastosowania to systemy akwizycji danych, systemy kontrolno-pomiarowe oraz elektronika medyczna i wojskowa.

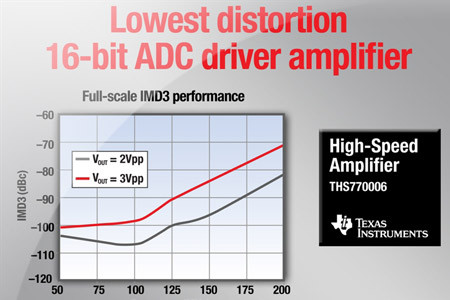

O jakości THS770006 może świadczyć współczynnik OIP3 na poziomie 48 dBm (100 MHz), czas powrotu z przesterowania nie przekraczający 7,5ns oraz współczynnik IMD3 równy -107 dBc przy 100 MHz (jest to wynik o co najmniej 14dB lepszy niż w przypadku układów oferowanych przez konkurencję).

Pozostałe parametry:

• pasmo: 2,4 GHz,
• slew-rate: 3600 V/µs przy V_OUT=2V,
• czas narastania/opadania sygnału: 0,6ns,
• współczynnik szumów: 11dB dla 100 MHz,
• wzmocnienie: stałe +6dB, - napięcie zasilania: 5V,
• wydajność prądowa: 100mA.

THS770006 jest produkowany w obudowie QFN-24 (4 x 4mm). Pracuje w przemysłowym zakresie temperatur. Ceny zaczynają się od 4,10 USD przy zamówieniach 1000 sztuk. Dostępny jest moduł ewaluacyjny THS770006EVM w cenie 99 USD.

Więcej na: www.ti.com
