Mikrokontroler PIC do wielofunkcyjnych mierników energii elektrycznej

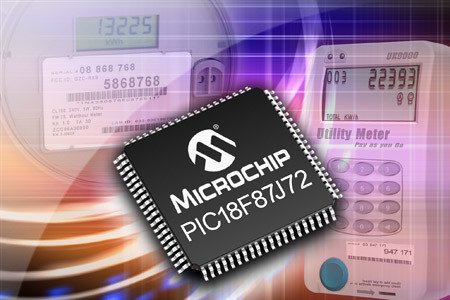

PIC18F87J72 to 8-bitowy mikrokontroler PIC o mocy obliczeniowej 12 MIPS, którego zestaw obwodów peryferyjnych został dobrany z myślą o zastosowaniach w wielofunkcyjnych, jednofazowych miernikach energii elektrycznej.

Układ został wyposażony m.in. w:

• 16-/24-bitową głowicę analogową (AFE) obejmującą przetwornik A/C delta-sigma i wzmacniacz programowalny,
• 12-bitowy 12-kanałowy przetwornik A/C SAR 100 kS/s,
• od 64 do 128KB pamięci Flash,
• 4KB pamięci RAM,
• sterownik ekranu LCD (do 132 pikseli) z własnym regulatorem napięcia,
• zegar RTC,
• blok CTMU (Charge-Time Measurement Unit) do implementacji interfejsów pojemnościowych.

PIC18F87J72 zawiera ponadto peryferia typowe dla uniwersalnych mikrokontrolerów: interfejsy UART, SPI i I2C, zestaw timerów, komparatory analogowe, układ Capture/Compare/PWM, oscylator z pętlą PLL, mnożnik sprzętowy 8x8, detektor napięcia zasilającego itp.

Pracuje z podwójnym napięciem zasilania: 2,0...3,6V dla części cyfrowej i 12-bitowego przetwornika A/C oraz 4,5...5,5V dla głowicy analogowej. Jest produkowany w obudowie TQFP-80 o wymiarach 12 x 12 x 1mm.

Wraz z PIC18F87J72 producent oferuje narzędzia pozwalające skrócić czas wprowadzania nowych produktów na rynek: płytkę ewaluacyjną i oprogramowanie firmware do wyznaczania parametrów energetycznych.

Więcej na: www.microchip.com
