2-wyjściowy regulator napięcia o powierzchni 15 x 15mm i wydajności prądowej 2 x 8A

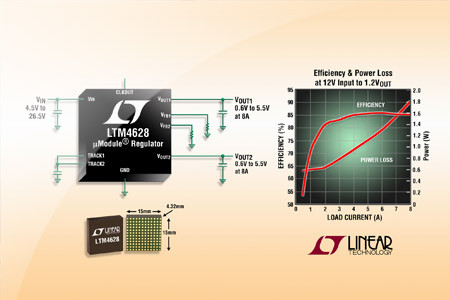

LTM4628 to kolejny z rodziny miniaturowych regulatorów napięcia µModule firmy Linear Technology, zamykany w obudowie LGA o wymiarach 15 x 15 x 4,3mm. Zawiera w wewnętrznej strukturze dwa 8-amperowe konwertery DC-DC typu step-down wraz z cewkami, tranzystorami MOSFET i innymi niezbędnymi komponentami. Wymaga dołączenia jedynie 4 zewnętrznych kondensatorów i 2 rezystorów.

Mała rezystancja termiczna obudowy pozwala na pracę z pełną mocą wyjściową w temperaturze +70°C (V_IN=12V, V_OUT=1V) bez wymuszonego obiegu powietrza lub w temperaturze +86°C z wymuszonym obiegiem powietrza 20 lfpm. LTM4628 akceptuje napięcia wejściowe z zakresu od 4,5 do 26,5V i stabilizuje napięcie wyjściowe w zakresie od 0,6 do 5,5V.

Całkowity błąd napięcia wyjściowego (włączając w to współczynniki line regulation i load regulation) wynosi ±1,5%. Wydajność prądowa każdego z wyjść to 8A.

Kolejne zalety LTM4628 to:

• możliwość pracy w trybie wielofazowym (mniejsze wymogi odnośnie wielkości zewnętrznych kondensatorów),
• wbudowany czujnik temperatury zapobiegający przegrzaniu,
• układ miękkiego startu / możliwość sterowania sekwencją załączania napięć w systemach o wielu szynach zasilających,
• wyjściowe zabezpieczenie nadprądowe o charakterystyce typu foldback,
• wyjściowe zabezpieczenie nadnapięciowe,
• szeroki dopuszczalny zakres temperatur pracy od -40°C do +125°C.

Więcej na: www.linear.com
