Regulator napięcia o szerokim zakresie napięć wejściowych i małych stratach mocy

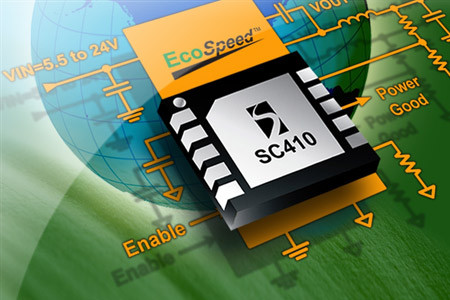

SC410 to nowy impulsowy regulator napięcia firmy Semtech stanowiący rozszerzenie rodziny układów EcoSpeed, charakteryzujący się wydajnością prądową 3A i szerokim zakresem napięć wejściowych od 5,5 do 24V.

Zapewnia dużą sprawność w szerokim zakresie prądów obciążenia i szybką odpowiedź impulsową. Stabilizuje napięcie wyjściowe w zakresie od 0,75 do 7,5V. Zawiera wewnętrzne tranzystory przełączające. SC410 stanowi rozszerzenie rodziny regulatorów EcoSpeed dostępnych obecnie w wersjach o wydajności prądowej od 3 do 30A.

Wykorzystuje opatentowaną architekturę adaptive on-time (AOT) pozwalającą ograniczyć do minimum straty mocy zarówno przy pełnym obciążeniu, jak i w trybie standby. Wewnętrzna pętla sterującą zapewnia dynamiczną regulację czasu ON na bazie wartości napięcia wejściowego i wyjściowego.

Częstotliwość pracy może być regulowana w zakresie od 200 kHz do 1 MHz, a jej względnie stała wartość pozwala łatwo odfiltrować generowane zaburzenia EMI w porównaniu z przetwornicami pracującymi w trybie ze sterowaniem prądowym lub napięciowym.

SC410 zawiera układ miękkiego startu, wyjście sygnalizacyjne Power Good, wejście Enable, ogranicznik prądowy oraz zabezpieczenia: termiczne, zwarciowe, podnapięciowe i nadnapięciowe. Jest zamykany w obudowie MLPD-10 (3,0 x 3,0 x 1,0mm). Cena hurtowa wynosi 1,30 USD przy zamówieniach 3000 sztuk. Dostępny jest zestaw ewaluacyjny (ozn. SC410EVB).
