12-amperowa przetwornica DC-DC programowana poprzez interfejs PMBus

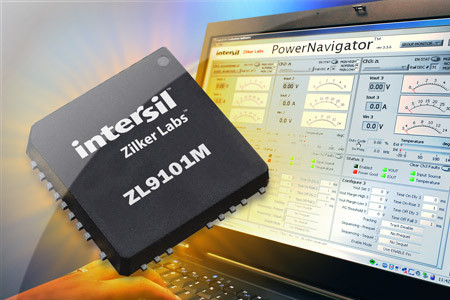

ZL9101M to przetwornica DC-DC step-down o wydajności prądowej 12A, wyróżniająca się wbudowanym interfejsem PMBus służącym do programowania parametrów pracy. Jej najważniejszą zaletą jest duży stopień integracji, pozwalający ograniczyć liczbę elementów współpracujących do jedynie kondensatorów w obwodzie wejściowym i wyjściowym.

Struktura wewnętrzna ZL9101M obejmuje kontroler PWM, tranzystory MOSFET, cewkę i inne niezbędne podzespoły pasywne. Układ akceptuje napięcia wejściowe z zakresu od 5 do 13,2V i umożliwia stabilizację napięcia wyjściowego w zakresie od 0,6 do 4,0V.

Napięcie wyjściowe może być regulowane zarówno za pomocą interfejsu PMBus, ja też dzielnika rezystorowego i jest stabilizowane z dokładnością ±1% w całym dopuszczalnym zakresie napięć wejściowych, prądów wyjściowych i temperatur.

ZL9101M zawiera wewnętrzny układ kompensacji, układ miękkiego startu i zabezpieczenie nadprądowe z automatyczną regeneracją. Jest produkowany w obudowie QFN (15 x 15 x 3,5mm). Ceny hurtowe zaczynają się od 18,24 USD przy zamówieniach 1000 sztuk.
