Szybki sterownik tranzystorów n-MOS o zakresie temperatur pracy -40...+150°C

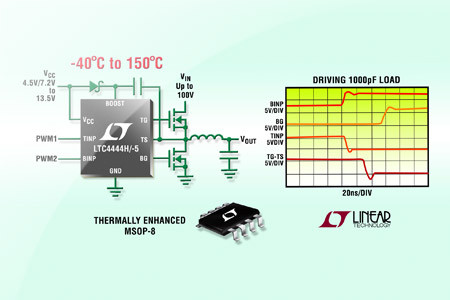

Linear Technology uzupełnia ofertę sterowników tranzystorów MOSFET o nową wersję \"H\" układu LTC4444/-5 przystosowaną do pracy w rozszerzonym zakresie temperatur złącza od -40°C do +150°C. Jest to sterownik dwóch tranzystorów n-kanałowych znajdujący zastosowanie przede wszystkim w synchronicznych przetwornicach DC-DC.

Zawiera zabezpieczenie uniemożliwiające równoczesne włączenie obu tranzystorów. LTC4444/-5 jest zasilany dwoma niezależnymi napięciami: V_CC i V_IN.

Zakres napięć sterujących bramkami tranzystorów (V_CC) wynosi od 4,5 do 13,5V w przypadku LTC444-5 oraz od 7,2 do 13V w przypadku LTC4444, przy czym wejściowy sygnał logiczny sterujący bramką tranzystora high-side może być przesunięty względem sygnału sterującego bramką tranzystora low-side o wartość napięcia bootstrap (V_IN) wynoszącą maksymalnie 100V.

Wydajność prądowa wyjść sterujących tranzystorami high-side i low-side wynosi odpowiednio 1,4A i 1,75A, co zapewnia dużą szybkość przeładowywania pojemności wejściowych tranzystorów.

Przy sterowaniu obciążeń o pojemności 1000pF czasy narastania/opadania dla wyjść sterujących high-side i low-side wynoszą odpowiednio 8ns/5ns i 6ns/3ns. LTC4444/-5 jest zamykany w obudowie MSOP-8. Ceny hurtowe zaczynają się od 2,00 USD przy zamówieniach 1000 sztuk.
