Poczwórny wysokonapięciowy przełącznik dwukierunkowy 320V/200mA w obudowie SOIC-20

Firma Clare oferuje poczwórny izolowany przełącznik dwukierunkowy CPC7514Z przeznaczony do realizacji wysokonapięciowych interfejsów w aplikacjach przemysłowych, telekomunikacyjnych i pomiarowych.

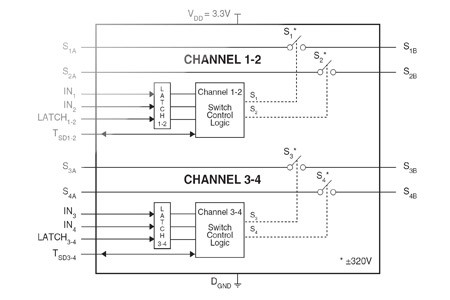

Struktura tego układu obejmuje dwie pary niezależnie sterowanych, dwukierunkowych przełączników normalnie otwartych (1-Form-A), aktywowanych sygnałami logicznymi TTL. Zapewniają one izolację pomiędzy wyjściem sterującym i wyjściem wysokonapięciowym do ±320V.

Przekaźniki w obrębie każdej z dwóch par są precyzyjnie dopasowane pod względem rezystancji. Różnica nie przekracza 0,8Ω w przemysłowym zakresie temperatur od –40°C do +85°C. Maksymalny prąd przewodzenia każdego z przełączników wynosi 200mA.

CPC7514Z został wykonany w oparciu o proces technologiczny BCDMOS zapewniający długi przeciętny czas bezawaryjnej pracy przekraczający 17 lat. Zawiera zabezpieczenie termiczne i nadprądowe oddzielne dla każdej z par przełączników. Jest zamykany w obudowie SOIC-20. Cena hurtowa wynosi 3,99 USD przy zamówieniach 10 tys. sztuk.
