Oscylatory OCXO 1 MHz - 1 GHz o małych szumach fazowych

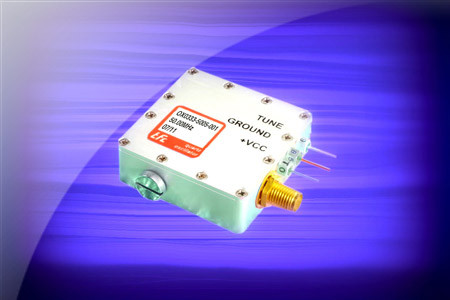

Oscylatory OCXO nowej serii OS364-13 produkowane przez firmę Total Frequency Control Ltd. mogą być stosowane jako niskoszumowe wzorce częstotliwości.

Charakteryzują się małymi szumami fazowymi na poziomie 115 dBc/Hz @ 10Hz. Są zamykane w hermetycznych obudowach 38,1 x 38,1 x 13mm z gniazdem SMA.

Przy zasilaniu napięciem 12V typowy pobór prądu wynosi 150mA, a przy rozruchu nie przekracza 350mA. Po czasie nagrzewania wynoszącym 5 minut częstotliwość sygnału wyjściowego jest utrzymywana z dokładnością ±0,01 ppm.

Wyjściowy sygnał sinusoidalny 0 dBm / 50Ω charakteryzuje się poziomem harmonicznych nie przekraczającym -25 dBc.

Pozostałe parametry:

• zakres częstotliwości wyjściowych: od 1 MHz do 1 GHz,
• zakres regulacji częstotliwości: ±1,0 ppm,
• jitter: <1ps,
• stabilność długoterminowa: ±0,12 ppm/rok,
• stabilność krótkoterminowa: ±0,0003 ppm/dzień,
• stabilność w funkcji temperatury: od ±0,01 ppm (-40...+85°C),
• stabilność w funkcji zmian V_CC: ±0,01 ppm (±5% V_CC),
• stabilność w funkcji zmian obciążenia: ±0,01 ppm (zmiana ±10%).

Więcej na: www.tfc.co.uk
