Wzmacniacz różnicowy 5 GHz do sterowania wejść szybkich przetworników A/C

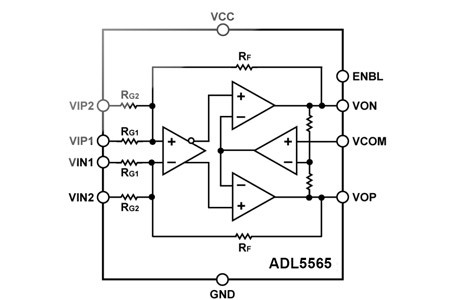

ADL5565 jest szybkim wzmacniaczem różnicowym przeznaczonym do pracy w systemach komunikacyjnych i przemysłowych układach sterowania. Może być wykorzystany do sterowania wejść szybkich przetworników A/C o rozdzielczości do 18 bitów.

Charakteryzuje się 3-decybelowym pasmem przenoszenia równym 5 GHz i bardzo małym poziomem zniekształceń nieliniowych i szumów. Zapewnia jedne z najlepszych współczynników HD3 i OIP3 wśród tej klasy układów, wynoszące odpowiednio –110dB i 51 dBm na częstotliwości 100 MHz oraz –95dB i 47 dBm na częstotliwości 200 MHz.

ADL5565 podłączony do wejścia szybkiego 16-bitowego przetwornika A/C AD9467 250 MS/s praktycznie nie wpływa na szerokość zakresu dynamicznego i poziom zniekształceń intermodulacyjnych.

Wzmocnienie napięciowe może być zarówno programowane na ustalonych fabrycznie wartościach 6, 12 lub 15,5dB, jak też płynnie w zakresie 0...15,5dB z wykorzystaniem dwóch zewnętrznych rezystorów. ADL5565 jest zamykany w obudowie LFCSP-16 (3 x 3mm). Cena hurtowa wynosi 4,05 USD przy zamówieniach 1000 sztuk.

Ważniejsze parametry ADL5565:

• poziomy OIP3/OIP2: odpowiednio 51 dBm / 90 dBm na częstotliwości 100 MHz,
• poziom zniekształceń 2 i 3 rzędu (2V_P-P @ 200Ω): –109 dBc/ –110 dBc,
• slew-rate: 12 V/ns,
• czas ustalania napięcia wyjściowego: 2ns (do 1% przy skoku 3V),
• pobór prądu: 70mA,
• napięcie zasilania: 3...5V,
• wyjściowe napięcie szumów: 5,5 nV/√Hz (przy wzmocnieniu 6dB).
