Inteligentny przełącznik high-side 65A/6...18V do sterowania silników DC

AUIR3330S to inteligentny przełącznik mocy typu high-side współpracujący z mikrokontrolerem, przeznaczony do sterowania pracą silników DC o zmiennej prędkości obrotowej.

Przełącza obciążenie zgodnie z generowanym przez mikrokontroler współczynnikiem wypełnienia, równocześnie wyprowadzając na linii LFBK sygnał zwrotny, pozwalający na realizację zabezpieczenia nadprądowego o programowalnym zakresie od 5 do 50A.

Zawiera aktywny układ kontroli szybkości narastania zboczy, pozwalający na ograniczenie poziomu generowanych zaburzeń elektromagnetycznych bez zwiększania strat mocy. Po przełączeniu w tryb uśpienia, AUIR3330S pobiera mniej niż 1µA prądu.

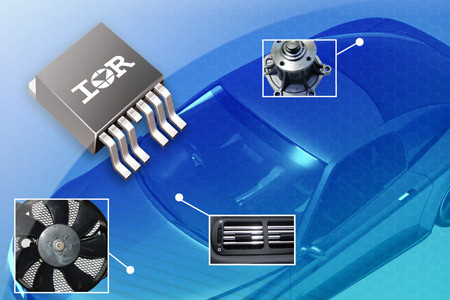

Może pracować z maksymalną częstotliwością przełączania 30 kHz i współczynnikiem wypełnienia sięgającym 100%. Zawiera zabezpieczenie podnapięciowe oraz zabezpieczenia przed wyładowaniami ESD, zwarciem i przegrzaniem. Jest zamykany w 7-wyprowadzeniowej obudowie D2Pak.
