Miniaturowe wzmacniacze niskoszumowe na pasmo do 4 GHz

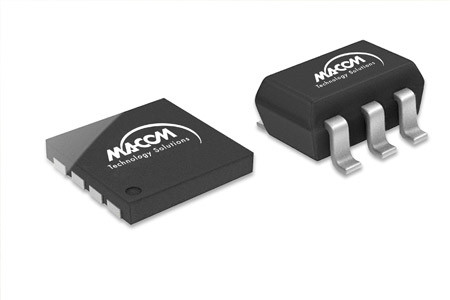

M/A-COM Technology wprowadza do sprzedaży trzy miniaturowe wzmacniacze niskoszumowe do aplikacji w.cz. i mikrofalowych, zamykane w obudowach DFN o powierzchni 2 x 2mm. Dzięki bardzo dobrym parametrom dynamicznym mogą one znaleźć zastosowanie w głowicach odbiorczych stacji bazowych i repeaterów GSM, CDMA, WCDMA i LTE.
Są produkowane na podłożach z arsenku galu. Poza małym poziomem szumów odznaczają się też bardzo dobrą liniowością, dużym wzmocnieniem i małymi stratami powrotnymi na wejściu i wyjściu. MAAL-010705 i MAAL-010706 pracują w pasmach odpowiednio 0,5…1,6 GHz i 1,4…4,0 GHz.
Są zamykane w obudowach DFN o identycznym rozkładzie wyprowadzeń. Umożliwiają regulowanie wzmocnienia i prądu polaryzacji za pomocą zewnętrznych rezystorów. MAAL-010704 to uniwersalny wzmacniacz na zakres częstotliwości od 0,1 do 3,5 GHz zamykany w obudowie SOT-363.
|
|
MAAL-010704 |
MAAL-010705 |
MAAL-010706 |
|
|
Pasmo |
MHz |
100…3500 |
500…1600 |
1400…4000 |
|
Wzmocnienie |
dB |
14,0 |
21,0 |
17,5 |
|
Współczynnik szumów |
dB |
0,8 |
0,5 |
0,6 |
|
Straty powrotne (wejście) |
dB |
12 |
19 |
20 |
|
Straty powrotne (wyjście) |
dB |
20 |
18 |
16 |
|
P1dB |
dBm |
18,5 |
18,5 |
19,0 |
|
Wyjściowy IP3 |
dBm |
34 |
32 |
34,5 |
|
VCC |
V |
3 |
4 |
4 |
|
Pobór prądu |
mA |
60 |
60 |
60 |
|
Obudowa |
SOT-363 |
PDFN 2 x 2mm |
PDFN 2 x 2mm |
