Podwójny regulator DC/DC 800mA do zastosowań w elektronice samochodowej

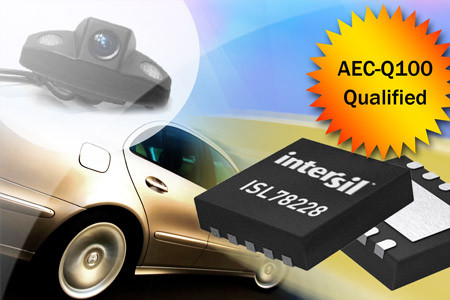

ISL78228 to zmodyfikowana wersja popularnego podwójnego regulatora DC/DC ISL8088, przystosowana do zastosowań w elektronice samochodowej. Zapewnia zgodność z wymogami standardu AEC-Q100 w zakresie odporności na narażenia elektryczne i termiczne.

Może pracować w szerokim zakresie temperatur otoczenia od -40°C do +105°C. ISL78228 jest podwójnym regulatorem DC-DC typu step-down o zakresie napięć wejściowych od 2,75 do 5,5V, generującym na każdym z wyjść maksymalny prąd ciągły 800mA.

Wewnętrzny układ kompensacji prądowej zapewnia szybką odpowiedź impulsową, umożliwia pracę ze współczynnikiem wypełnienia PWM do 100% i eliminuje konieczność dołączania zewnętrznych elementów kompensacyjnych.

Dzięki dużej częstotliwości pracy (standardowo 2,25 MHz z możliwością zewnętrznej synchronizacji do 4 MHz) możliwe jest stosowanie miniaturowych cewek i kondensatorów. Napięcie wyjściowe może być regulowane od wartości 0,6V.

Standardowym wyposażeniem ISL78228 jest układ miękkiego startu, wyprowadzenie sygnalizacyjne Power Good, wejście Enable umożliwiające sekwencyjne załączanie wyjść kilku regulatorów oraz funkcja soft-stop zapewniająca rozładowanie wyjściowych kondensatorów przed przejściem w tryb shutdown.

Pobór prądu w stanie spoczynkowym wynosi 30µA. Sprawność przekracza 90%. ISL78228 jest zamykany w obudowie DFN-10 o wymiarach 3 x 3 x 0,9mm. Ceny hurtowe zaczynają się od 0,99 USD przy zamówieniach 50 tys. sztuk.
