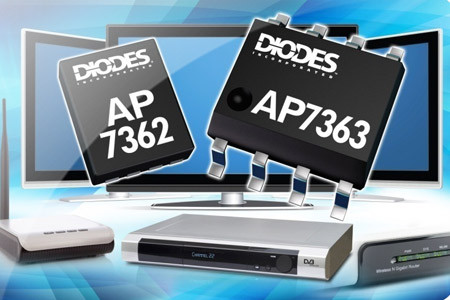

Miniaturowe regulatory LDO 1,5A AP7362 i AP7363 w obudowach o grubości 0,6mm

AP7362 i AP7363 to miniaturowe regulatory LDO o wydajności prądowej 1,5A, szybkiej odpowiedzi impulsowej i bardzo małym poborze prądu w stanie spoczynkowym. Zawierają element przepustowy, wzmacniacz błędu, źródło napięcia referencyjnego, ogranicznik prądowy i cyfrowy układ sterowania.

AP7362 może być włączany i wyłączany sygnałem cyfrowym podawanym na wejście Enable. Oba regulatory cechują się zbliżonymi parametrami elektrycznymi. Pracują w zakresie napięć wejściowych 2,7...5,5V, generują maksymalny prąd 1,5A, zapewniają bardzo małe napięcie dropout (odpowiednio 220mV i 190mV @ 1,5A) oraz charakteryzują się energooszczędną pracą.

Ich pobór prądu w stanie spoczynkowym i shutdown wynosi odpowiednio 0,5mA i 25µA. AP7362 i AP7363 są produkowane w wersjach z ustalonym fabrycznie napięciem wyjściowym (1, 1,2, 1,5, 1,8, 2,5 i 3,3V) oraz z możliwością płynnej regulacji napięcia w zakresie od 0,6 do 5,0V.

Są zamykane w obudowach SO-8EP i U-DFN2030-8 (3 x 2 x 0,6mm), a AP7363 dodatkowo w obudowie SOT223-3L. Standardem jest zabezpieczenie termiczne i ogranicznik prądowy. Dopuszczalny zakres temperatur pracy rozciąga się od –40°C do +85°C.
