Ultrastabilne oscylatory OCXO 10...40 MHz

W ofercie firmy IQD pojawiła się nowa seria ultrastabilnych oscylatorów OCXO produkowanych na zakres częstotliwości 10...40 MHz. W stosunku do oscylatorów poprzednich serii zmniejszono w nich szumy fazowe do wartości –98 dBc/Hz @ 1Hz i –152 dBc/Hz @ 1 kHz.

Poziom podłogi szumowej wynosi zaledwie –157 dBc/Hz. Zastosowanie wysokiej jakości kryształów z cięciem SC pozwoliło zapewnić bardzo dobrą stabilność długoterminową, wynoszącą ±50 ppb w ciągu pierwszego roku pracy i stabilność krótkoterminową lepszą niż 5 x 10-11 @ 1s w przypadku wersji 10 MHz / 12V z wyjściem sinusoidalnym. Zoptymalizowany układ grzania i kontroli temperatury zapewnia stabilność temperaturową lepszą niż ±5 ppb w zakresie –20...+70°C.

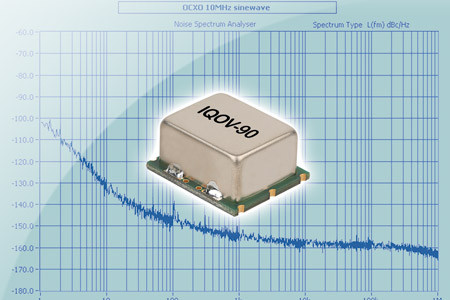

Oscylatory serii IQOV-90 są produkowane na bazie laminatu FR-4 i zamykane w obudowach o powierzchni 25,4 x 22,0mm i wysokości 12,3mm, przystosowanych do montażu SMT. Wersje standardowe pracują z napięciem zasilania 3,3, 5 lub 12V i zawierają wyjście sinusoidalne lub HCMOS.

Na indywidualne zamówienia mogą być produkowane wersje o innych napięciach i standardach wyjść. Dostępne opcje to dostrajanie częstotliwości, wyjście napięcia referencyjnego oraz wyjście alarmowe sygnalizujące stabilną częstotliwość wyjściową po zakończeniu wygrzewania.
