Podwójny transceiver CAN o maksymalnej szybkości transmisji 1 Mb/s

Podwójny szybki transceiver CAN TJA1048 jest przeznaczony do zastosowań w elektronicznych jednostkach sterowania (ECU) samochodów wykorzystujących więcej niż jedną szynę komunikacyjną HS-CAN.

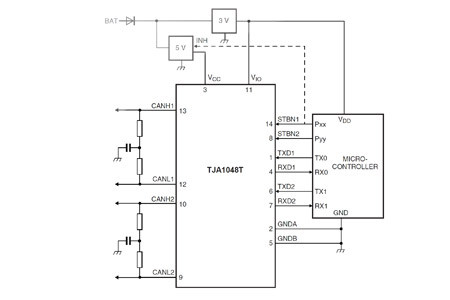

Pełni funkcję interfejsu pomiędzy kontrolerem protokołu CAN i dwiema fizycznymi szynami. Jest kompatybilny zarówno z instalacjami 12-, jak i 24-woltowymi. Spełnia wymogi norm ISO 11898-2 i ISO 11898-5 oraz samochodowego standardu niezawodności AEC-Q100.

Do jego najważniejszych zalet należy zaliczyć:

• ograniczenie powierzchni PCB dzięki integracji dwóch transceiverów w jednej obudowie o powierzchni 4,5 x 3,0mm,
• dostępna w obu kanałach funkcja aktywowania z szyny (bus wake-up),
• bardzo mały pobór prądu w stanie standby nie przekraczający 2µA,
• szybkość transmisji do 1 Mb/s,
• możliwość bezpośredniej współpracy z mikrokontrolerami zasilanymi napięciem 3 i 5V.

TJA1048 pracuje z napięciem zasilania 5V, pobierając od 20 do 140mA prądu w stanie aktywnym. Został zrealizowany w procesie technologicznym SOI, co pozwoliło zapewnić niezwykle mały poziom emisji elektromagnetycznej i dużą odporność na zaburzenia zewnętrzne. Wyprowadzenia sygnałowe są zabezpieczone przed wyładowaniami ESD do ±6kV. TJA1048 jest produkowany w obudowach SO-14 i HVSON-14 (4,5 x 3,0 x 0,85mm).

Więcej na: www.nxp.com
