Najmniejszy 5-watowy wzmacniacz mocy na pasmo 20...1500 MHz

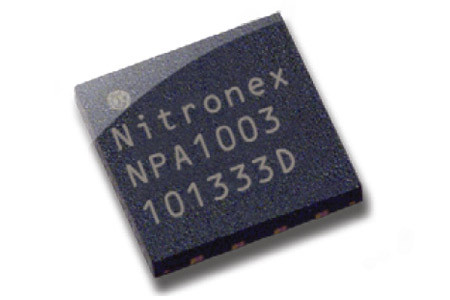

Firma Nitronex opracowała najmniejszy na rynku szerokopasmowy, 5-watowy wzmacniacz mocy zamykany w obudowie QFN-16 o powierzchni 4 x 4mm. Został on wykonany w technologii GaN HEMT o długości bramki 0,5µm.

Wymaga jedynie dwóch elementów współpracujących: rezystora i cewki w układzie polaryzacji. Wejście i wyjście są dopasowane do rezystancji 50Ω. NPA1003 dostarcza do obciążenia mocy 5W w szerokim zakresie częstotliwości od 20 do 1500 MHz.

Zapewnia sprawność 45%, wzmocnienie małosygnałowe 19dB, współczynnik szumów 2,5dB, współczynnik OIP3 +47 dBm oraz wejściowe i wyjściowe straty powrotne odpowiednio –8dB i –15dB. Pracuje z napięciem zasilania 28V.
