Kontrolery 3-kanałowych przetwornic DC-DC Buck o zakresie VIN od 4,5 do 26V

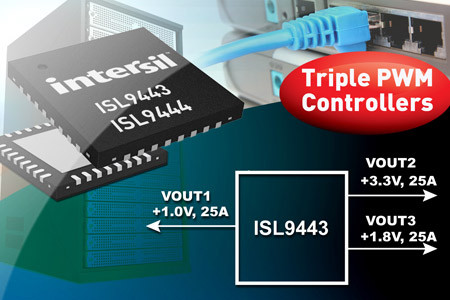

ISL9443/44 to kontroler synchronicznej trójwyjściowej przetwornicy DC-DC typ Buck pracujący w szerokim zakresie napięć wejściowych od 4,5 do 36V i umożliwiający generację napięć wyjściowych od 0,7 do 20V.

Struktura układu obejmuje 3 niezależne kontrolery PWM pracujące z przesunięciem fazowym 0°/180°/0°, zapewniającym małą amplitudę wejściowych impulsów prądowych i małe napięcie tętnień na wyjściu.

Do standardowego wyposażenia należy układ miękkiego startu, funkcja kontrolowanej kolejności załączania wyjść, wskaźnik \"Power Good\" oraz zabezpieczenia: nadprądowe, nadnapięciowe i termiczne. Zamiast zewnętrznego rezystora pomiarowego, ISL9443/44 wykorzystuje do pomiaru prądu wyjściowego rezystancję RDS(on) tranzystora low-side.

Częstotliwość pracy może być programowana w szerokim zakresie od 200 kHz do 1,2 MHz za pomocą pojedynczego zewnętrznego rezystora. ISL9444 różni się od ISL9443 niezależnymi wyprowadzeniami „Power Good” dla wszystkich wewnętrznych kontrolerów. Jest zamykany w obudowie QFN-40 (ISL9443 w obudowie QFN-32). Ceny ISL9443 i ISL9444 wynoszą odpowiednio 3,14 USD i 3,23 USD przy zamówieniach 1000 sztuk.
