16-bitowy przetwornik C/A do nadajników pętli prądowej 4…20mA

DAC161P997 to przetwornik C/A o architekturze delta-sigma zaprojektowany do sterowania nadajników pętli prądowej 4…20mA wykorzystywanych m.in. w przemyśle i systemach automatyki budynków.

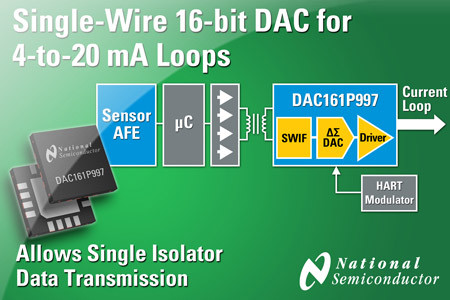

Zapewnia 16-bitową rozdzielczość, mały współczynnik temperaturowy (29 ppm/°C), mały dryft długoterminowy prądu wyjściowego i mały pobór prądu, poniżej 190µA. Do komunikacji z mikrokontrolerem wykorzystuje 1-żyłowy interfejs SWIF wymagający pojedynczego elementu izolacyjnego, np. transformatora lub sprzęgacza optycznego.

W przypadku, gdy izolacja nie jest wymagana, DAC161P997 może być podłączany bezpośrednio do wyprowadzeń mikrokontrolera. Producent przewidział możliwość współpracy z zewnętrznym modulatorem HART.

Najważniejsze zalety wynikające z zastosowania tego układu to niższy koszt niż w przypadku odpowiedników z 4-żyłowym interfejsem SPI oraz mniejsza liczba komponentów współpracujących i większa dokładność w porównaniu z podobnymi rozwiązaniami bazującymi na elementach dyskretnych.

DAC161P997 pracuje w przemysłowym zakresie temperatur otoczenia od -40°C do +125°C. Jest produkowany w miniaturowej obudowie LLP-16.
