Mikrokontrolery do inteligentnych mierników energii elektrycznej

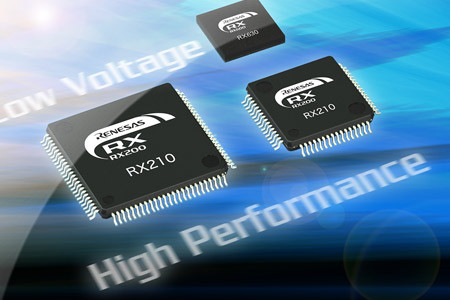

Nowe mikrokontrolery rodziny RX210 i RX630 firmy Renesas zostały zaprojektowane do zastosowań w inteligentnych miernikach energii elektrycznej. Bazują na tej samej 32-bitowej jednostce obliczeniowej RX, natomiast różnią się wbudowanymi funkcjami peryferyjnymi.

RX210 jest przeznaczony do mierników o mniejszym stopniu złożoności. Pracuje z napięciem zasilającym 3,3V przy częstotliwości taktowania do 50 MHz oraz z napięciem od 1,62V przy częstotliwości obniżonej do 20 MHz (z normalnymi trybami programowania/kasowania pamięci Flash).

Pozwala to na realizację mierników z podtrzymaniem bateryjnym i możliwością odczytu danych z pamięci w trybie Off. RX210 zawiera do 512KB zwykłej pamięci Flash, 8KB pamięci Flash o niezawodności 100 tys. cykli kasowania/zapisu z możliwością programowania i kasowania w tle oraz do 64KB pamięci SRAM. Przyszłe wersje będą standardowo wyposażone w 1MB wewnętrznej pamięci Flash.

Struktura wewnętrzna obejmuje też:

• zegar RTC z kalendarzem, automatyczną kalibracją, funkcją alarmu i rejestracją zdarzeń mogących świadczyć o próbach nieautoryzowanego dostępu do danych,
• 12-bitowy przetwornik A/C o czasie konwersji 1µs z trzema układami próbkująco-pamiętającymi,
• do 9 interfejsów szeregowych m.in. I²C i SPI,
• układ DMA oraz funkcje DTC (Data Transfer Controller) i ELC (Event Link Controller) ułatwiające automatyzację zadań niskiego poziomu.

RX630 pracuje z maksymalną częstotliwością taktowania 100 MHz. Zawiera jednostkę obliczeń zmiennoprzecinkowych, maksymalnie 2MB głównej pamięci Flash, do 32KB pamięci Flash dla danych z możliwością programowania i kasowania w tle oraz do 128KB SRAM. Oferuje te same funkcje wewnętrzne, co RX210 plus wiele dodatkowych.

Do dyspozycji użytkownika pozostaje m.in.:

• maksymalnie 13 interfejsów szeregowych (plus 4 dodatkowe I2C i 3 dodatkowe SPI),
• 21-kanałowy 12-bitowy przetwornik A/C,
• 8-kanałowy 10-bitowy przetwornik C/A,
• zegar RTC z układem kalibracji, alarmem i logowaniem zdarzeń,
• opcjonalne interfejsy USB i CAN.
