Transceiver z mikrokontrolerem do bateryjnych urządzeń bezprzewodowych

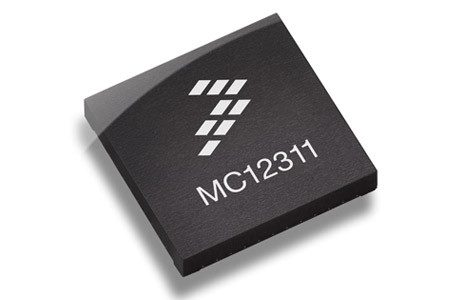

MC12311 to układ typu smart radio z wbudowanym transceiverem i 8-bitowym mikrokontrolerem HCS08QE, zaprojektowany do zastosowań w urządzeniach pomiarowych i medycznych o zasilaniu bateryjnym oraz w aplikacjach home automation. Jest zamykany w 60-wyprowadzenowej obudowie LGA o powierzchni 8 x 8mm.

Cechuje się małym poborem prądu wynoszącym 16mA w trybie odbioru, 20mA w trybie nadawania przy mocy wyjściowej 0 dBm (33mA @ +10 dBm) i zaledwie 10nA w trybie oszczędnościowym z podtrzymaniem konfiguracji. Obsługa trzech różnych zakresów częstotliwości (290...340, 424...510 i 862...1020 MHz) pozwala na zastosowania w różnych lokalizacjach geograficznych.

MC12311 zapewnia czułość na poziomie –120 dBm @ 1,2 Kb/s (-105 dBm @ 38,4 Kb/s) i moc wyjściową nadajnika regulowaną w zakresie od –18 do +17 dBm ze skokiem 1 dBm. Obsługuje tryby modulacji GFSK, MSK, GMSK i OOK oraz szyfrowanie transmisji w standardzie AES-128.

Zintegrowany w układzie mikrokontroler HCS08QE jest taktowany zegarem o maksymalnej częstotliwości 50 MHz. Zawiera 32Kb pamięci Flash i 2Kb pamięci RAM, zestaw timerów 16-bitowych, do 33 linii GPIO, 10-kanałowy 12-bitowy przetwornik A/C, interfejsy SCI i I2C oraz 2 komparatory analogowe.

MC12311 może pracować w zakresie napięć zasilania 1,8...3,6V i w zakresie temperatur otoczenia od –40 do +85°C. Ceny hurtowe zaczynają się od 2,79 USD przy zamówieniach 1000 sztuk. Pod koniec 2010 roku ma być dostępny zestaw ewaluacyjny.
