14-kanałowy generator sygnału zegarowego na zakres częstotliwości 2,37 MHz...2,6 GHz

Produkt firmy:

Texas Instruments

Kategoria produktu: Podzespoły półprzewodnikowe

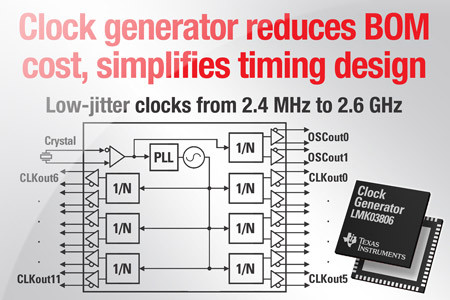

LMK03806 to 14-kanałowy generator sygnału zegarowego o dużej skali integracji, zawierający generator VCO i zespół programowalnych dzielników. Został zaprojektowany do zastosowań na kartach systemów komunikacyjnych, korzystających zarówno w kabli miedzianych, jak i łączy światłowodowych.

Może generować równocześnie 8 różnych częstotliwości. Pozwala zmniejszyć liczbę układów współpracujących nawet o 80% w porównaniu z innymi podobnymi generatorami. Każde z wyjść może pracować w standardzie LVDS, LVPECL i LVCMOS, co eliminuje konieczność stosowania translatorów poziomów logicznych i buforów.

LMK03806 generuje sygnały o częstotliwościach z zakresu od 2,37 MHz do 2,6 GHz przy bardzo małym błędzie jitteru wynoszącym 50fs @ 312,5 MHz. Współpracuje z tanim rezonatorem kwarcowym. Jest produkowany w obudowie LLP-64 o powierzchni 9 x 9mm. Sugerowana cena układu wynosi 7,95 USD przy zamówieniach 1000 sztuk.

LMK00301 to bufor i translator poziomów sygnałów akceptujący wejściowy sygnał asymetryczny, różnicowy lub z rezonatora i umożliwiający generację jego 10 dodatkowych kopii na wyjściach różnicowych oraz jednej na wyjściu LVCMOS. Jest polecany do współpracy z generatorem LMK03806.

Akceptuje sygnały wejściowe o częstotliwości do 3 GHz formatu LVDS, LVPECL lub HCSL. Zapewnia bardzo mały błąd jitteru na poziomie 51fs rms @ 156,25 MHz i mniej niż 30fs przy 312,5 MHz. Jest produkowany w obudowie LLP-48 (7 x 7mm). Cena hurtowa wynosi 2,95 USD przy zamówieniach 1000 sztuk.
