Ultra-miniaturowe przetwornice DC-DC o wymiarach 2,9 x 2,3 x 1mm

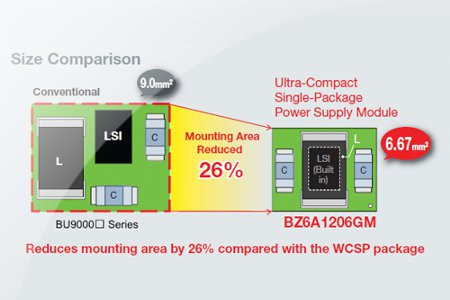

Firma Rohm bije kolejny rekord miniaturyzacji przetwornic DC-DC. Wprowadzone w ostatnim czasie do oferty moduły serii BZ6A1206GM charakteryzują się wymiarami 2,9 x 2,3 x 1mm, a ich powierzchnia jest mniejsza o 26% od poprzednich serii miniaturowych przetwornic.

Są to moduły dwupoziomowe z chipem sterującym BU9000X umieszczonym w podłożu pod powierzchnią płytki z elementami pasywnymi. Charakteryzują się dużą częstotliwością taktowania, równą 6 MHz. Pracują z napięciem wejściowym z zakresu od 2,3 do 5,5V, napięciem wyjściowym 1,2V i maksymalnym prądem 650mA.

Udostępniają dwa automatycznie przełączane tryby pracy: PWM i PFM, zapewniające dużą sprawność w szerokim zakresie prądów wyjściowych, przekraczającą 85%. Zawierają układ miękkiego startu i zestaw obwodów zabezpieczających.
