Miniaturowy regulator napięcia o zakresie napięć wejściowych 6...36V i wydajności prądowej 5A

LTM8052 jest 2-kwadrantowym impulsowym regulatorem typu step-down, pracującym w trybach stałego napięcia i stałego prądu wyjściowego (CVCC). W miniaturowej obudowie LGA zawiera kontroler, przełączniki mocy, cewkę i komplet elementów współpracujących.

Zapewnia maksymalny ciągły prąd wyjściowy 5A. Pracuje w szerokim zakresie napięć wejściowych od 6 do 36V i umożliwia regulację napięcia wyjściowego w zakresie od 1,2 do 24V. Praca w trybie 2-kwadrantowym umożliwia zarówno oddawanie prądu do obciążenia, jak też jego pobieranie w celu utrzymania ustalonego napięcia wyjściowego.

Charakterystyka CVCC pozwala zapewnić precyzyjną kontrolę prądu wyjściowego. Wartość graniczna prądu, kontrolowana przez wbudowany ogranicznik może być ustalana napięciem sterującym oraz za pomocą rezystora lub termistora.

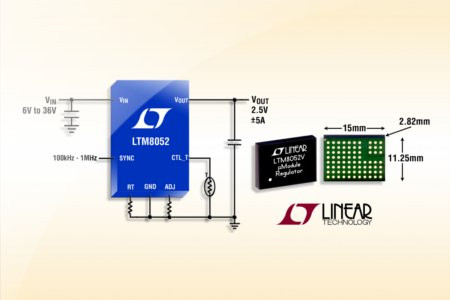

Jedyne elementy zewnętrzne wymagane do współpracy z układem to rezystory ustalające częstotliwość przełączania i napięcie wyjściowe oraz kondensatory filtrujące na wejściu i wyjściu. Dzięki niskoprofilowej konstrukcji (2,82mm), LTM8052 może być montowany na niewykorzystanej, dolnej powierzchni płytki drukowanej, pozwalając realizować regulatory POL o dużej gęstości mocy.

Układ jest zamykany w obudowie LGA o powierzchni 15 x 11,3mm charakteryzującej się skutecznym odprowadzaniem ciepła. Zakres zastosowań obejmuje testery baterii, ładowarki akumulatorów i superkondensatorów oraz układy równoważące ogniwa, układy napędowe i zasilacza diod LED. Cena hurtowa LTM8052 wynosi 13,17 USD przy zamówieniach 1000 sztuk.

Ważniejsze dane techniczne:

• zakres napięć wejściowych: 6…36V_DC,
• wydajność prądowa: +5/-7A,
• zakres napięć wyjściowych: 1,2…24V_DC,
• częstotliwość pracy: od 100 kHz do 1 MHz,
• sprawność: 88% @ 2A (V_IN=12V, V_OUT=2,5V),
• dokładność stabilizacji prądu wyjściowego: 10%,
• zakres temperatur pracy: od -40 do +125°C.
