4-kanałowe zabezpieczenie ESD o pojemności wewnętrznej 0,6pF

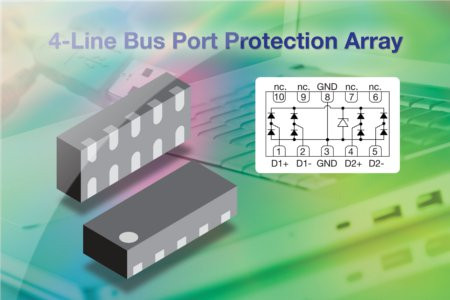

VBUS54ED-FBL to kolejny układ realizujący zabezpieczenie ESD w ofercie firmy Vishay, charakteryzujący się bardzo małą pojemnością wewnętrzną i bardzo małym prądem upływu. Jest elementem 4-kanałowym zaprojektowanym do ochrony szybkich interfejsów USB 3.0, HDMI, DisplayPort, eSATA i 1394/Firewire.

Ze względu na małe wymiary obudowy (2,5 x 1,0 x 0,55mm) jest polecany do zastosowań w urządzeniach bateryjnych. Zapewnia ochronę przed wyładowaniami ESD do 15kV, zgodnie z IEC 61000-4-2. Rozkład wyprowadzeń typu flow-through ułatwia projektowanie płytek drukowanych.

Pozostałe parametry:

• prąd upływu: <0,1µA przy napięciu pracy 5,5V,
• pojemność wewnętrzna: 0,6pF,
• napięcie przebicia: 7,9V @ 1mA,
• maksymalne napięcie poziomujące: 12,5V @ 2A.
