Dwuukładowy chipset do sterowania wysokoprądowych diod LED

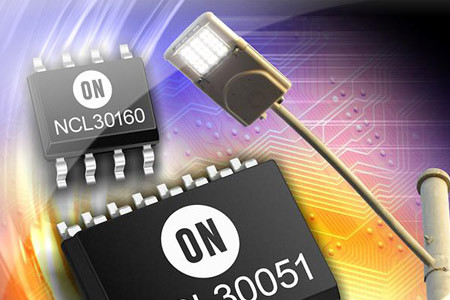

ON Semiconductor prezentuje dwuukładowy chipset do układów sterowania diod LED zapewniający duże możliwości optymalizacji systemów oświetleniowych. Bazuje on na dwóch układach scalonych: kontrolerze NCL30051 sterującym pracą zasilacza AC-DC i regulatorze impulsowym NCL30160.

NCL30160 to kontroler zasilacza AC-DC pracujący w trybie CrM (Critical Conduction Mode), generujący napięcie zasilające regulator w stopniu wyjściowym. Zawiera obwód korekcji współczynnika mocy i wyjście w układzie półmostkowym, sterujące dwoma tranzystorami MOSFET. Nadaje się do zastosowań zwłaszcza tam, gdzie wymagana jest duża sprawność energetyczna i małe wymiary komponentów.

Pracuje ze stałą częstotliwością taktowania ustalaną w zakresie do 75 kHz. Zawiera zabezpieczenie pod- i nadnapięciowe oraz zabezpieczenie przez rozwarciem pętli sprzężenia zwrotnego. NCL30160 to impulsowy regulator typu Buck generujący stały prąd wyjściowy o natężeniu do 1A.

Został zaprojektowany do zasilania diod LED dużej mocy. Akceptuje napięcia wejściowe z szerokiego zakresu od 6,3 do 40V. Dzięki wbudowanemu kluczowi MOSFET o małej rezystancji RDS(on) równej 55mΩ i szerokiemu zakresowi cyklu pracy do 100% pozwala na uzyskanie sprawności sięgającej nawet 98%.

Duża częstotliwość taktowania do 1,4 MHz umożliwia współpracę z miniaturowymi elementami zewnętrznymi. NCL30160 charakteryzuje się szybką odpowiedzią impulsową. Zawiera zabezpieczenie termiczne, podnapięciowe i zwarciowe oraz ogranicznik prądu wyjściowego.

Umożliwia regulację natężenia prądu wyjściowego sygnałem PWM. NCL30051 i NCL30160 mogą pracować w zakresie temperatur złącza od -40 do +125°C. Są zamykane w obudowach odpowiednio SOIC-16 i SOIC-8.
