Dwukierunkowe bufory I²C o szerokim marginesie szumów

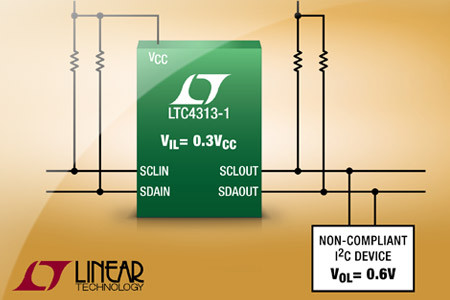

Dwukierunkowe bufory szyny I²C LT4313 i LT4315 charakteryzują się szerokim marginesem szumów (0,3*V_CC) umożliwiającym współpracę z układami o dużym napięciu progowym V_OL>0,4V oraz możliwością łączenia szeregowego kilku buforów.

Realizują ponadto przesuwanie poziomów logicznych pomiędzy systemami zasilanymi napięciem z przedziału od 1,4 do 5,5V. Ich trzecią zaletą jest funkcja regeneracji pozwalająca na odblokowanie szyny w momencie, gdy na obu liniach SDA i SCL pojawia się stan wysoki trwający powyżej 45ms.

LT4313 i LT4315 są przeznaczone do zastosowań w systemach o dużym poziomie szumów, zawierających zbyt dużo układów podłączonych do wspólnej szyny lub wymagających komunikacji szeregowej między układami korzystającymi z różnych napięć zasilających. Zapewniają kompatybilność ze standardami SMBus i I2C w trybach Standard i Fast.

Różnią się działaniem wewnętrznego akceleratora czasu narastania, którego zadaniem jest optymalizacja szybkości narastania sygnałów i poboru mocy. W przypadku LT4313-1 akcelerator zapewnia stałą szybkość narastania sygnału wynoszącą maksymalnie 75 V/µs, regulując prąd w zależności od obciążenia szyny w zakresie do 40mA.

LT4313-2 wykorzystuje w tym celu zwykłe źródło prądowe 2,5mA. LT4315 daje możliwość pracy w obu tych trybach, jak również pozwala na całkowite wyłączenie akceleratora. LT4313 i LT4315 są produkowane w wersjach na komercyjny i przemysłowy zakres temperatur pracy. Zawierają zabezpieczenie ESD do ±4kV HBM.
