Szybkie ładowarki akumulatorów litowo-jonowych o wydajności prądowej do 2,5A

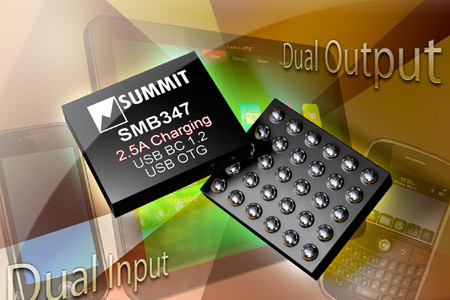

Oferta układów zasilających firmy Summit Microelectronics powiększyła się o parę szybkich ładowarek akumulatorów litowo-jonowych SMB346/SMB347 o wydajności prądowej 1,25/2,5A, współpracujących z zasilaczem sieciowym i portem USB.

Są to miniaturowe układy zamykane w obudowach CSP, przystosowane do montażu w urządzeniach bateryjnych. Zawierają podwójne wejście i wyjście oraz są zgodne ze standardami bezpieczeństwa JEITA.

Cechą wyróżniającą SMB346/SMB347 jest możliwość identyfikacji źródła napięcia wejściowego (host/koncentrator/ładowarka USB, zasilacz AC/DC itp.) i automatycznej optymalizacji trybu pracy dla zapewnienia możliwie najszybszego naładowania akumulatora przy zachowaniu dostatecznego marginesu bezpieczeństwa.

Architektura obu układów bazuje na przetwornicy DC-DC taktowanej zegarem 3 MHz, wymagającej minimum elementów współpracujących i zapewniającej ponad 90-procentową sprawność.

Generuje ona prąd wyjściowy do 2,5A w przypadku SMB347, zapewniający krótki czas ładowania. Opatentowana przez Summit Microelectronics technologia TurboCharge umożliwia pracę z dużym prądem ładowania uzyskiwanym także ze źródeł o relatywnie małej mocy, np. do 750mA ze źródła USB o wydajności 500mA.

Ważniejsze cechy:

• zakres napięć wejściowych: 4,5...6,2V,
• zabezpieczenie nadnapięciowe wejścia do 20V,
• pobór prądu wejściowego:
• do 2,5A dla zasilacza sieciowego AC/DC,
• do 2,5A dla ładowarki USB,
• do 500/900mA dla portu USB 2.0/USB 3.0,
• obsługa standardów USB 2.0, USB On-The-Go, USB battery charging 1.1/1.2, IEEE 1725 i innych,
• układ kontroli CurrentPath pozwalający na szybki start urządzenia także po wykryciu uszkodzonego lub głęboko rozładowanego ogniwa,
• programowanie parametrów pracy przez port I²C,
• zabezpieczenie termiczne, zwarciowe, nad- i podnapięciowe oraz timer kontrolujący czas ładowania.
