Ultraniskoszumowy syntezer częstotliwości na zakres 350...6000 MHz

LTC6945 jest ultraniskoszumowym syntezerem częstotliwości z dzielnikiem całkowitym, pracującym w paśmie od 350 MHz do 6 GHz. W typowej aplikacji 900 MHz, LTC6945 pozwala osiągnąć poziom szumów fazowych wynoszący zaledwie -100 dBc/Hz przy offsecie 1 kHz.

Jest przeznaczony do współpracy z zewnętrznym niskoszumowym generatorem VCO pracującym w paśmie do 6 GHz. Dodatkowy, wyjściowy dzielnik częstotliwości 1...6 zintegrowany w układzie pozwala obniżyć generowaną częstotliwość do granicy 350 MHz. Do regulacji częstotliwości oraz odczytu zawartości wewnętrznych rejestrów i statusu pętli służy dwukierunkowy interfejs szeregowy SPI.

Charakteryzuje się:

• znormalizowanymi szumami fazowymi równymi –226 dBc/Hz przy zamkniętej pętli,
• znormalizowanymi szumami 1/f równymi -274 dBc/Hz,
• poziomem podłogi szumowej -157 dBc/Hz,
• szerokością zakresu dynamicznego (SFDR) -102 dBc.

Do interaktywnej kontroli układu oraz komunikacji z płytką ewaluacyjną LTC6945, firma Linear Technology opracowała darmowe narzędzie PLLWizard dla komputerów PC, dostępne pod adresem www.linear.com/PLLWizard.

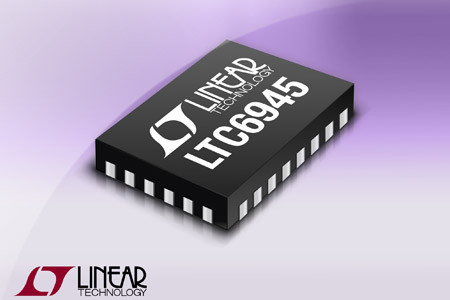

LTC6945 jest produkowany w obudowie QFN-28 (5 x 4mm) na zakres temperatur pracy od -40 do 105°C. Ceny hurtowe zaczynają się od 4,95 USD przy zamówieniach 1000 sztuk.

Więcej na www.linear.com
