Dwuwejściowe kontrolery ładowania akumulatorów Li-ion do urządzeń przenośnych

Kontrolery ładowania akumulatorów litowo-jonowych bq24160, bq24161, bq24163 i bq24168 wraz z wbudowanym obwodem zarządzania mocą zostały zaprojektowane do zastosowań w urządzeniach przenośnych. Są produkowane w dwóch typach miniaturowych obudów SMD: WCSP-49 (2,8 x 2,8mm) i QFN-24 (4 x 4mm).

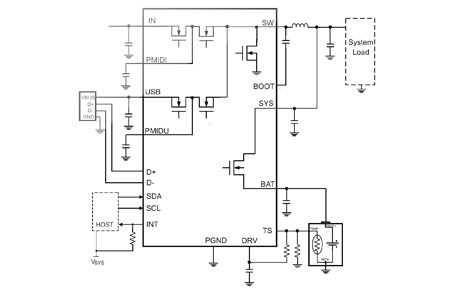

Zawierają dwa odizolowane wejścia, aktywowane przez interfejs I²C i umożliwiające współpracę zarówno z zasilaczem sieciowym, jak i portem USB 2.0/3.0. Architektura typu power path umożliwia zasilanie urządzenia z przetwornicy DC-DC przy równoczesnym i niezależnym ładowaniu akumulatora, co pozwala np. przeprowadzić rozmowę telefoniczną przez telefon z całkowicie rozładowaną baterią.

Prąd ładowania jest stale monitorowany i odpowiednio ograniczany w razie zwiększonego poboru prądu przez urządzenie. Maksymalny prąd wejściowy może wynosić 2,5A dla zasilacza i 1,5A dla portu USB. Napięcie akumulatora jest kontrolowane z dokładnością 0,5%, a prąd ładowania z dokładnością 10%.

Wszystkie układy serii bq2416x zawierają zabezpieczenie na wejściu USB do 6,5V. Zabezpieczenie wejścia IN wynosi 6,5V w przypadku bq24168 oraz 10,5V w przypadku bq24160/1/3. Ponadto, wszystkie układy zawierają układ regulacji termicznej wyjścia prądowego, układ miękkiego startu z ogranicznikiem prądowym i zabezpieczenie przez zwarciem akumulatora. Za pośrednictwem interfejsu I²C programowane są parametry pracy, tj. napięcie i prąd ładowania, limit prądu ładowania, napięcie progowe akumulatora itp.

Sugerowana cena hurtowa układów serii bq2416x wynosi 3,00 USD przy zamówieniach 1000 sztuk. Dostępne są moduły ewaluacyjne.
