Wysokonapięciowy kontroler zabezpieczenia nadnapięciowego i nadprądowego

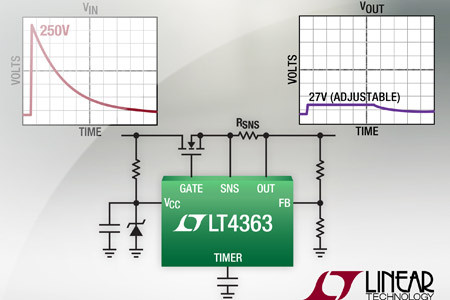

Linear Technology wprowadza do oferty kolejny typ kontrolera współpracującego z zewnętrznym n-kanałowym tranzystorem MOSFET, służącego do realizacji układu zabezpieczenia nadnapięciowego i nadprądowego. LT4363 nie dopuszcza do pojawiania się na wyjściu napięć większych od zaprogramowanej wartości progowej oraz dodatkowo zapewnia ochronę nadprądową.
Regulacja dopuszczalnej wartości prądu wyjściowego odbywa się poprzez dobór wartości rezystora szeregowego RSNS, a regulacja napięcia progowego poprzez dobór elementów zewnętrznego dzielnika rezystorowego. LT4363 stanowi alternatywę dla podobnych układów zabezpieczających budowanych na bazie cewek, kondensatorów, bezpieczników i elementów TVS, pozwalając zrealizować te same funkcje na mniejszej powierzchni płytki drukowanej.
Jest odporny na ujemne napięcia wejściowe do -60V. W porównaniu z poprzednią wersją LT4356 rozszerza zakres ochrony do ponad 100V i może poprawnie pracować z niższym napięciem zasilania, już od 4V. Oprócz zabezpieczenia nadnapięciowego i nadprądowego, LT4363 zapewnia ochronę termiczną współpracującego tranzystora MOSFET.
Analizuje długość trwania przepięcia i napięcie VDS, w razie potrzeby wyłączając tranzystor. Dostępne są dwie wersje układu: LT4363-1 wyłączająca się po wystąpieniu błędu oraz LT4363-2 podejmująca próby przejścia do normalnego trybu pracy po upływie określonego czasu. LT4363 jest zamykany w obudowach DFN-12, MSOP-12 i SO-16.
Ceny hurtowe zaczynają się od 2,48 USD przy zamówieniach 1000 sztuk.
