Wzmacniacz audio klasy D o wymiarach 1 x 1 x 0,8mm

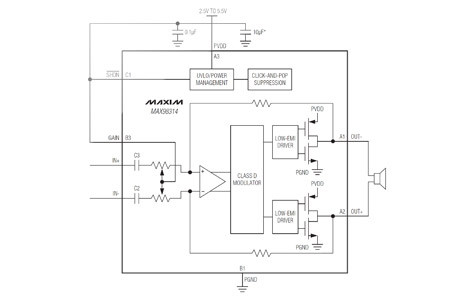

Najmniejszy obecnie na rynku wzmacniacz audio klasy D, MAX98314 jest produkowany w obudowie o powierzchni 1 x 1mm i grubości 0,8mm. Jest wzmacniaczem monofonicznym o mocy wyjściowej 3,2W, wyposażonym w wewnętrzne kondensatory sprzęgające. Umożliwia wybór jednego z 5 zaprogramowanych fabrycznie wzmocnień napięciowych: 0, 3, 6, 9 i 12dB poprzez podanie odpowiedniego potencjału na wejście konfiguracyjne.

Zawiera układ modulacji spread-spectrum i układ regulacji szybkości narastania zboczy, zapewniające mały poziom generowanych zaburzeń elektromagnetycznych. Nie wymaga stosowania filtru wyjściowego, będącego największym gabarytowo elementem wzmacniacza. Może pracować w przemysłowym zakresie temperatur otoczenia.

Pozostałe parametry:

• moc wyjściowa: 3,2W @ 4Ω przy V_DD=5V (0,96W @ 8Ω przy V_DD=3,7V),
• pobór prądu w trybie spoczynkowym: 0,95mA @ 3,7V (1,2mA @ 5V),
• pobór prądu w trybie shutdown: typ. <1µA, maks. 10µA,
• CMRR: typ. 67dB,
• PSRR: typ. 90dB dla zakresu napięć zasilania 2,5…5,5V,
• wyjściowe napięcie offsetu: typ. ±1mV, maks. ±3mV,
• wyjściowe napięcie szumu: 19µV @ AV=0dB,
• THD+N: typ. 0,03%,
• sprawność: 93%.
