16-bitowy układ kondycjonowania sygnałów do współpracy z czujnikami rezystancyjnymi

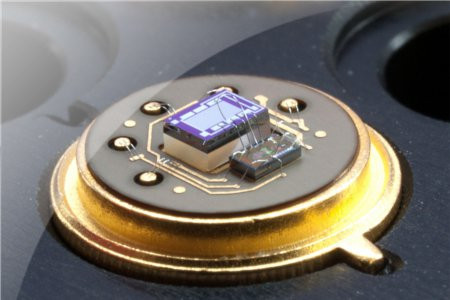

ZMD AG rozszerza ofertę układów kondycjonowania sygnałów o nowy chip oznaczony symbolem ZSSC3016, dostarczany w postaci nieobudowanej struktury. Jest on przystosowany do współpracy z czujnikami rezystancyjnymi.

Zawiera 16-bitowy przetwornik A/C, 18-bitowy procesor DSP do korekcji offsetu, czułości, temperatury i nieliniowości oraz pamięć EEPROM przechowującą współczynniki kalibracyjne.

Przy współpracy z typowymi czujnikami mostkowymi, ZSAC3016 zapewnia dokładność pomiaru wynoszącą ±0,1% FS w pełnym zakresie temperatur pracy od -40 do +85°C.

Może znaleźć zastosowanie m.in. w precyzyjnych wysokościomierzach, pozwalając osiągnąć rozdzielczość pomiaru lepszą niż 15cm na poziomie morza. Wbudowany regulator zapewnia skuteczną redukcję tętnień, także przy niskich napięciach zasilających (PSRR = 90dB @ V_CC=2V).

Pozostałe cechy:

• jednoprzebiegowa kalibracja pozwalająca ograniczyć liczbę elementów zewnętrznych,
• interfejs wyjściowy SPI/I2C,
• rozdzielczość przy pomiarze temperatury: <0,003 °C/LSB,
• zakres napięć zasilania 1,8...3,6V,
• pobór prądu <1mA w stanie aktywnym i <250nA w trybie standby.

Cena hurtowa ZSSC3016 wynosi 1,09 USD przy zamówieniach 10 tys. sztuk.
