Kontroler dwuwyjściowej wysokoprądowej przetwornicy DC-DC step-down

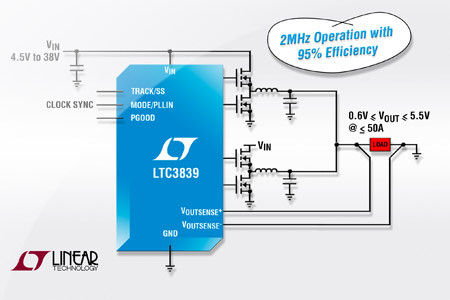

Dwukanałowy kontroler DC-DC step-down LTC3839 pozwala na realizację przetwornic o sprawności sięgającej 95% przy prądzie wyjściowym 25A i częstotliwości taktowania 2 MHz. Pracuje w zakresie napięć wejściowych od 4,5 do 38V i umożliwia stabilizację napięć wyjściowych w zakresie od 0,6 do 5,5V.

Zaletą tego układu jest możliwość pracy z krótkim czasem włączenia klucza (min. 30ns), co pozwala na realizację przetwornicy o dużej różnicy napięć między wejściem i wyjściem, a równocześnie dużej częstotliwości taktowania. Kolejną zaletą jest różnicowy układ pomiaru prądu wyjściowego mierzący spadek napięcia na rezystorze szeregowym, bądź rezystancji cewki, eliminujący błąd pomiaru wynikający z rezystancji ścieżek na płytce drukowanej, mogący osiągnąć nawet ±500mV.

Zastosowane w LTC3839 wysokoprądowe sterowniki bramek tranzystorów MOSFET pozwalają na stosowanie tranzystorów dużej mocy o prądzie drenu do 50A. Na bazie LTC3839 mogą być realizowane również wielofazowe systemy zasilania (do 12 faz) o sumarycznej wydajności prądowej 250A. Standardowym wyposażeniem jest układ miękkiego startu, regulowany ogranicznik prądu wyjściowego i zabezpieczenie nadnapięciowe.

Maksymalny błąd napięcia wyjściowego, uwzględniający wszystkie źródła błędów wynosi dla dopuszczalnych warunków pracy ±0,25% w temperaturze +25°C i ±0,67% w zakresie od 0 do +85°C. LTC3839 jest produkowany w obudowie QFN-32 (5 x 5mm). Ceny hurtowe zaczynają się od 3,18 USD przy zamówieniach 1000 sztuk.
