100-woltowy regulator napięcia typu Buck z wewnętrznymi tranzystorami MOSFET

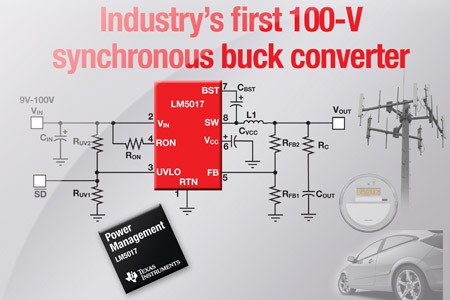

LM5017 to pierwszy na rynku synchroniczny regulator napięcia typu Buck wyposażony w wewnętrzne tranzystory MOSFET, mogący pracować z napięciem wejściowym do 100V. Zapewnia wydajność prądową 600mA i umożliwia regulację napięcia wyjściowego od 1,225V.

Szeroki zakres napięć wejściowych eliminuje w przypadku tego układu konieczność stosowania ochronników TVS i innych elementów zabezpieczających w aplikacjach przemysłowych i samochodowych. LM5017 pracuje w trybie stałego czasu włączenia klucza, zapewniając szybką odpowiedź impulsową bez potrzeby kompensacji pętli.

W odróżnieniu od alternatywnych przetwornic zaporowych może pracować z częstotliwością taktowania do 1 MHz, co pozwala na znaczne ograniczenie wymiarów i ceny transformatora. Zawiera zabezpieczenie podnapięciowe i termiczne, wbudowane źródło referencyjne o dokładności 2% i ogranicznik prądu wyjściowego.

Oprócz LM5017 Texas Instruments wprowadza też do sprzedaży odpowiedniki o prądzie wyjściowym 300mA (LM5018) i 100mA (LM5019). Wszystkie pracują z dopuszczalnym napięciem wejściowym 100V i są produkowane w obudowach LLP-8 (4 x 4mm) o identycznym rozkładzie wyprowadzeń.

Ceny hurtowe wynoszą 1,65 USD (LM5017), 1,40 USD (LM5018) i 1,25 USD (LM5019) przy zamówieniach 1000 sztuk. Systemy zasilające projektowane na bazie tych układów mogą być symulowane w programie Webench dostępnym na stronie WWW producenta.
